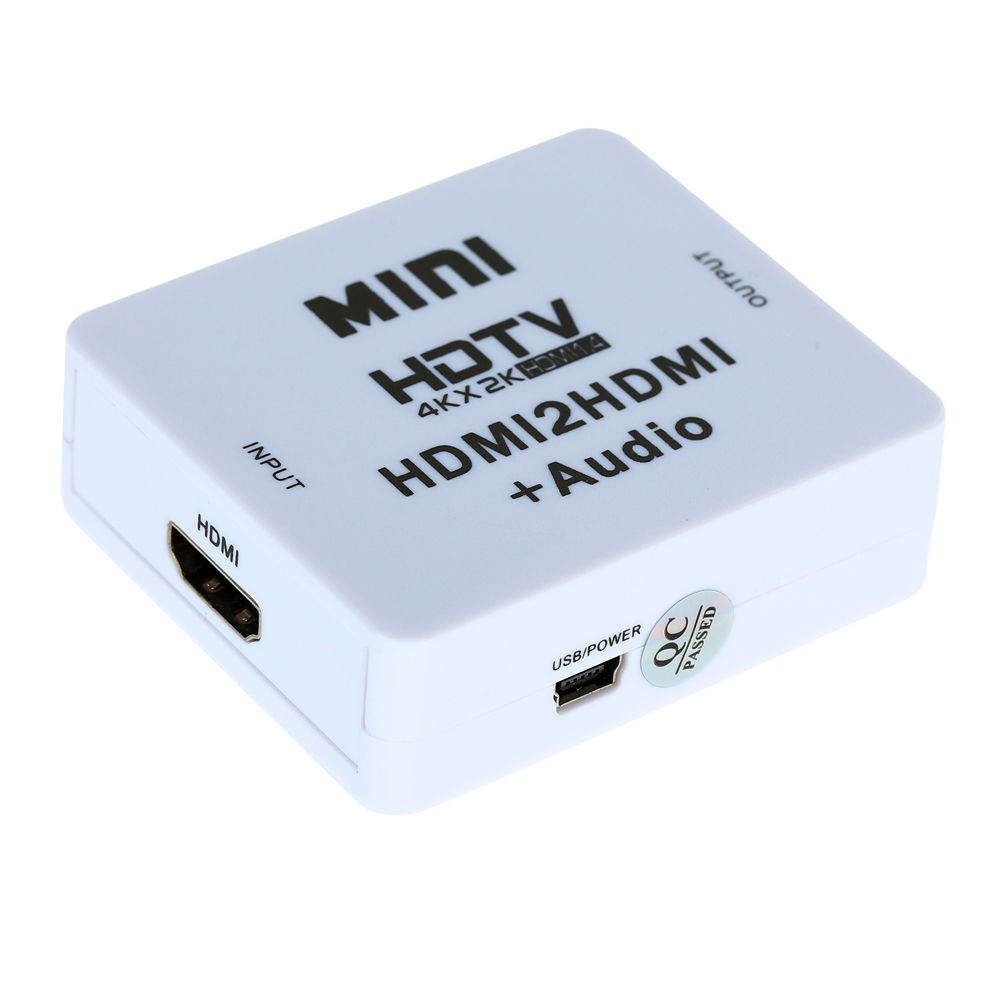

RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 10.7.2016 Ač to na první pohled nevypadá, RPi se dá připojit téměř ke každému zařízení, proto jsem vytvořil menší shrnutí, kde si snad vybere každý. 1. HDMI → HDMI v dnešní době nejčastější propojení s moderní TV nebo monitorem. 2. Jack 3.5 (TRRS) → CINCH Rpi má i kompozitní výstup, který je možné přepínat mezi PAL a NTSC úpravou souboru config.txt Podrobněji rozepsáno zde : Raspberry Pi B+ a 2B - 3,5 mm Audio/Video jack 3. Jack 3.5 (TRRS) → SCART nebo tohle asi nebude časté řešení, ale když není jiného vstupu než SCART pomůžem si redukcí. 4. HDMI → DVI např. na propojení se starším monitorem. 5. HDMI → VGA další varianta připojení monitoru pouze s VGA vstupem. 6. DSI/CSI konektor konektor slouží na připojení kamery nebo displeje: Pi touch display Camera module Edit(28.8.2016): HDMI → CINCH jedná se o mini konvertor, který je schopen převést digitální signál na analogový. Takové řešení jistě ocení ti, jenž mají problém s šumem u kompozitního výstupu. HDMI → HDMI + Jack další z řady mini převodníků v provedení s HDMI výstupem a audio Jackem. Oba zmiňované konvertory je nutné napájet přes USB kabel, který je součástí balení. Zakoupit je můžete na ebay s cenou kolem 200 kč. HDMI → 2xHDMI (splitter) HDMI splitter rozděluje vstupní signál HDMI na dva HDMI výstupy. Zajišťuje zobrazení stejného video signálu na dvou obrazovkách. video: https://www.youtube.com/watch?v=Fe4l90a0vvQ ebay: http://www.ebay.com/itm/HDMI-Splitter-1-3-1x2-1080P-3D-Amplifier-Switch-Hub-1-in-2-out-For-Dual-Display-/351429446277?hash=item51d2d3ca85:g:3TAAAOSwMmBVgijx RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 16.7.2016 Ahoj. Předpokládám správně, že můžu video do televize dostat přes hdmi a zvuk přes 3.5 mm jack do externích reproduktorů? Nebo se pletu... Mám starý malý chrchlák se vstupem zvuku 3.5 mm, optika a coaxial. Říkám si, že bych mohl propojit RPi s televizí skrz hdmi, a audio dostat do toho chrhláku. Podle mě hraje líp než reproduktory v tv. Případně z tv vést audio do reproduktorů skrz 3.5 mm případně optiku. Nakonec, RPi posílá audio podle toho co k němu připojím a nemusím se o nic starat? Myslím tím příklad, kdy někdo zakóduje film s nějakým dolby, které ale moje reprosoustava nemusí zvládat. RE: RPi - možnosti propojení s TV, monitorem ...... - meda - 16.7.2016 Jasně, RPi má Audio/Video 3,5 jack a lze do něj zastrčit jak AV kablík 4 pinový do tří cinchů, tak obyčejný stereo audio 3 pinový a video výstup (který jde do zkratu přes zem) to vydrží. V OpenELEC (Libre...) v Nastavení -Systém -Zvukový výstup >Zařízení zvukového výstupu zvolíš PI: HDMI and Analogue. Tím jde zvuk do obou propojení zároveň. RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 16.7.2016 Jak píše Méďa je možné mít propojený obraz přes HDMI a zvuk přes Jack, dokonce lze posílat zvuk přes HDMI i Jack současně. Analogový výstup vykazuje jistou dávku šumu (alespoň na mém RPi2), takže je třeba vyzkoušet a zvolit přijatelné řešení. V tvém případě bych vybral variantu HDMI → TV a optikou z TV do reproduktorů. Podrobnější nastavení zvuku najdeš v OpenELEC / LibreELEC. Na Raspberry se ještě dají pořídit rozšiřující moduly HiFiBerry: HiFiBerry Digi+ (optický výstup a elektrický Cinch) HiFiBerry DAC+ Pro (vysoce kvalitní Cinch výstup) Odkaz: https://www.hifiberry.com/ RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 16.7.2016 Ahoj, díky oběma. Ono s tím jackem je to tak, že jsem myslel kabel 3.5 mm jack - 3.5 mm jack , nikoliv co uváděl meda. Chtěl jsem obraz poslat do televize a zvuk do repráků samostatně. Protože má tv také optický výstup, tak by to v zásadě neměl být problém. No a když se z RPi dostane zvuk do tv skrz hdmi, tak asi není potřeba HifiBerry, nebo snad ano? Nedávno jsem narazil na tohle , ale to je asi overkill což... No a nakonec ještě dotaz. Skrz jack půjde pouze stero a skrz optiku by šlo i 5.1 nebo jakýkoliv zvuk je ve zdroji? Mě je vcelku jedno jestli se bude jednat o stereo, protože a nicméně zároveň, mám stejně záměr použít jen přední levý a pravý reproduktor plus subwoofer. RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 17.7.2016 Jack výstup samozřejmě umožňuje pouze stereo, přes HDMI by mělo projít od 2 do 7.1 kanálu to samé platí i pro optiku. Něco se řešilo už zde: zvuk cez hdmi alebo opticky kabel Hifiberry Openelec Jinak dík za odkaz, některé rozšíření vypadají dost brutálně RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 17.7.2016 Ahoj, díky. Tak v tom případě zvolím optiku. Bez subwooferu už by vyšlo nastejno poslouchat samotnou tv. Jo a pod tím šumem si mám představit co? Nějaké praskání, výpadky, ztrátu zvukové informace.... Vůbec nemám páru. A ještě mě napadá, přepínač audio signálu jako tenhle, máte s tím nějakou zkušenost? Jestli to vůbec funguje, nebo záleží na přijímači jak si s tím poradí apod. Já vím, moc se to sem nehodí, ale přesto. Anebo mám očekávat odpověď, vyzkoušej sám... V české dostupnosti jsem našel tohle, vypadá to děsně, ovládá se to mechanicky, ale zase to není dražší než samotná malina. No a tady uživatel DTS píše, že spdif přepínač funguje jen tehdy, když zařízení které je vypnuté nevysílá signál. V opačném případ dochází k sloučení audio stop. Zároveň zdůrazňuje, že většina settop boxů (pravděpodobně i satelitních přijímačů) vysílá nějaký signál i když je vypnuta. Moje motivace je následující. Mám aio domácí kino, které má obsazené všechny porty. V případě že takový přepínač nefunguje, tak bych alespoň dočasně než našetřím love na výměnu, používal malou reprosoustavu ve spojení s malinou a pokud by naopak fungoval, využil bych hloupé domácí kino a užil si normálního zvuku do sytosti. SPDIF vstup v kině je obsazen a je do něj přiveden signál z BD přehrávače, který většinu času stojí. RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 17.7.2016 Nevím proč by ti přes jack neměl fungovat subwoofer ? Když to přeženu, tak pod šumem si můžeš představit něco takového :https://www.youtube.com/watch?v=t0I4mTEdAf8 doporučuji propojit a naposlouchat, propojení přes jack jsem zkoušel jen krátce při přehrávání jsem šum nepozoroval. Můžeš víc rozepsat co s čím chceš propojit ? RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 17.7.2016 No tak televizní šum znám ale audio šum už si dlouho nepamatuju. Ta optika ve mě vyvozuje vzrušení Už delší dobu strádám u satelitu a u toho co dávají tam, tedy nic. A na jiná videa se dívám na notebooku. Dá se, 44 cm na 1.5m vzdálenosti je ok. Jen ten zvuk. V zásadě mám domácí kino, do kterého už nic jiného nepřipojím. Cinche jsou obsazené satelitem, optika bluraayem. Jedná se o tohle. BD používám minimálně, proto se může nabízet otázka, proč jej prostě nevypojím. No, přijde mi to jako škoda a vyvolává to ve mě naopak smutek Proto mne napadá řešení, použít spdif switch, nikoliv spliter. Tedy propojit RPi skrz hdmi do TV a z něj vést SPDIF do switche. Do switche půjde i audio z BD. Ze switche pak audio do kina. A já podle potřeby budu vybírat zdroj zvuku. Teoreticky, kdyby měl snad signál z RPi rušit signál BD, kdybych se na něj jó díval, tak bych optiku z televize vypojil. Ale bál bych se, že bych tím konektor jednou vykvedlal a jistě odrovnal. Předpokládám, že RPi by běželo 24/7. edit: Ta malá chrchlavá reprosoustava, o které jsem mluvil v původním příspěvku, je ještě horší než samotné kino. Léta jsem kolem ní chodil podle rčení "Pod svícnem největší tma", a vůbec mě nenapadlo ji použít. Ale když se nabízí použít kino, které světe div se i docela hraje, tak bych se jí raději vyhnul a zase strčil zpět do krabice. RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 17.7.2016 Co takhle odpojit optiku z blu-ray a zapojit ji do TV-> domaci kino? Mělo by vše fungovat i přes domácí kino včetně RPi. Edit: s tím šumem to ber jako hrubý příklad i obrazový šum má svůj specifický zvukový projev, ale jistě jsi pochopil co jsem tím myslel . RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 17.7.2016 No, tv nemá optický vstup. Jedině pár volných cinchů, usb, jeden hdmi vstup a jeden optický výstup. Z BD jde do tv hdmi, jestli se jedná jen o obraz nebo obraz se zvukem to nevím. Díval jsem se ale do nastavení tv a nikde jsem nenašel možnost passthrough, jak se o něm tady dost píše. To tedy pro případ, že by snad z BD šel s obrazem i zvuk do tv, a pak přes optiku společně se zvukem z RPi do kina. Přiznám se, je to pro mne španělská vesnice. Sestava má už svá léta, ale stále funguje. Jak se říká, z hovna bič neupleteš, ale snad aspoň pomlázku... RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 17.7.2016 Však ty optický vstup nepotřebuješ, ale výstup z tv do domácího kina. Blu-ray přehravač zapoj přes HDMI do TV (HDMI přenáší i zvuk). Vyzkoušej prakticky a dej vědět. RE: RPi - možnosti propojení s TV, monitorem ...... - Nahdar - 17.7.2016 Motherf..... Tolik let, zbytečných... Jdu si dát jedno a pak slavit. Mimochodem díky za dobrý nápad. RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 28.8.2016 Do prvního příspěvku jsem přidal další varianty propojení .... RE: RPi - možnosti propojení s TV, monitorem ...... - PetrM - 16.9.2018 Je nějaká možnost používat zároveň oba výstupy, tedy HDMI i analog? Zapojil jsem do maliny A/V kabel viz bod 2, konkrétně tento https://www.mironet.cz/delock-kabel-stereo-jack-35-mm-4-pin-samec-pravouhly-3-x-rca-cinch-samec-15-m+dp221633/, ale zjistil jsem, že tento výstup funguje pouze, pokud není připojen HDMI kabel, což mi nevyhovuje. Potřebuji mít jednu TV připojenou přes HDMI, a druhou přes A/V výstup. RE: RPi - možnosti propojení s TV, monitorem ...... - Petrvald - 16.9.2018 RPi neumožňuje zobrazovat současně přes Jack TRRS a HDMI, alespoň o tom nevím. Je tu však možnost využití HDMI splitteru, kdy si signal rozdělíš na dva či více výstupů a pak jeden zachováš a druhý pomocí převodníku posíláš přes kompozitní AV (RCA). Můžeš se inspirovat z prvního příspěvku, kde jsou oba "převodníky" uvedeny. RE: RPi - možnosti propojení s TV, monitorem ...... - frame10 - 16.11.2020 Je nějaká možnost, jak v RPI2 (Librelec+Kodi), ke kterému je připojená TV, pustit signál z PC v domácí síti? RE: RPi - možnosti propojení s TV, monitorem ...... - meda - 16.11.2020 @frame10: Jde o to, jaký signál. RPi2/Kodi u TV může fungovat jako klient DLNA (UPnP), kterému obsah pošleš z DLNA serveru na PC-Windows (buď přímo z Win nebo třeba ze Serviio) - ovládáš z PC, rozhraní trochu složitější. Také můžeš vzít mobil s Androidem a ze sdíleného úložiště na PC (protokol Samba) nebo DLNA zdroje v PC, pomocí Android aplikace AirPinCast, obsah (Storage/DLNA/Network) pošleš na RPi2/Kodi (Player) - ovládáš z mobilu. Poslední možnost v RPi2/Kodi mít zdrojový PC viditelný/připojený (sdílená složka nebo ten DLNA server) a ovládat přehrávání z RPi2. Návody psát nebudu, už existují. RE: RPi - možnosti propojení s TV, monitorem ...... - petrak - 01.4.2021 Prosím jak zapojit RPi4 do Tv a receiveru? Děkuji RE: RPi - možnosti propojení s TV, monitorem ...... - meda - 01.4.2021 Jestli je to A/V receiver (HDMI receiver), pak z RPi do receiveru a pak do TV. Jestli jen audio receiver s optickým vstupem, pak HDMI fo TV a optikou do receiveru (stereo) |
