RPi - význam integrovaných LED (PWR/ACT) a jejich vypnutí
#1
Raspberry má na desce integorvané dvě LED diody s označením PWR a ACT, každá z nich má svůj význam:

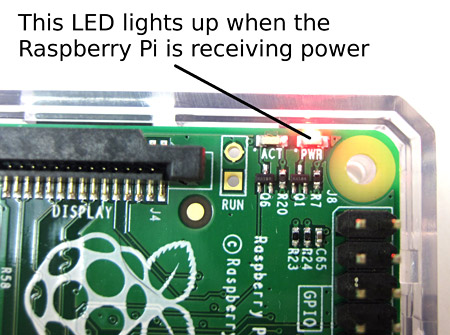

1. PWR - indikuje napájení, pokud je vše v pořádku svítí červeně. V případě podpětí (cca pod 4.7V) bliká nebo je zcela vypnuta.

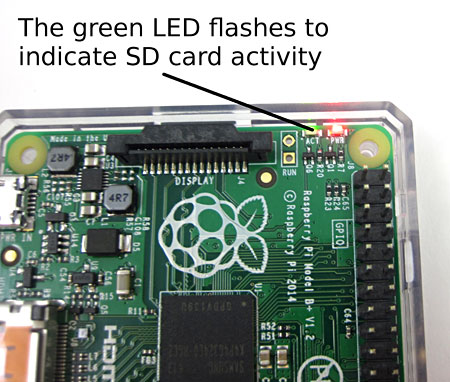

2. ACT - zelená LED, blikající při činnosti SD karty. Chybová indikace se projevuje pravidelným blikáním nebo uplným vypnutím diody. Problémy hledejte v poničení karty, nesprávném zasunutí v SD slotu nebo v špatně zapsaném OS či jeho poškození.


Podle pravidelnosti blikání si mužete také dohledat přesnou chybu:

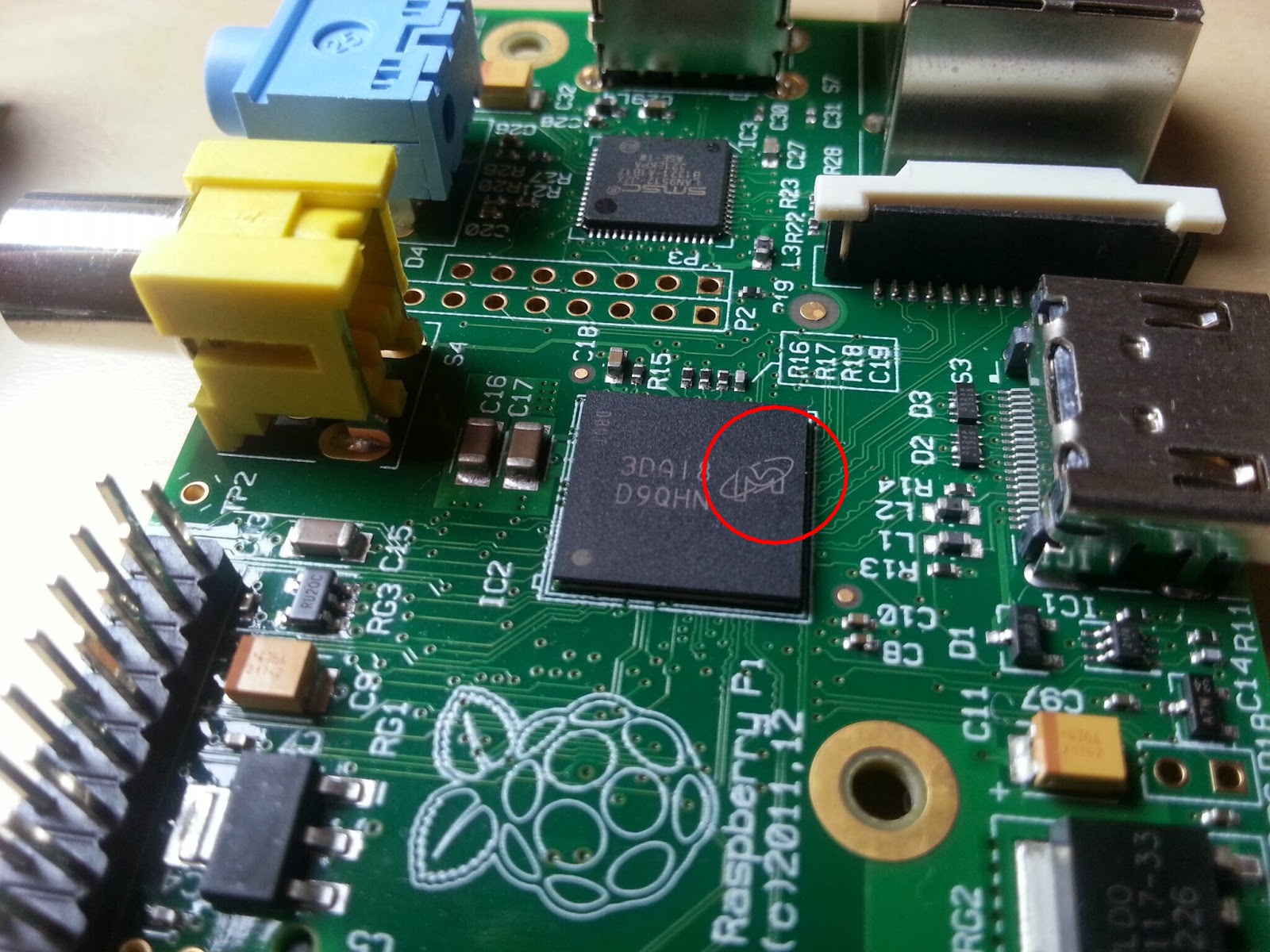

1x -  Podívejte se na desku zda nenajdete čip s logem Micron, pokud najdete značku M je třeba použít novější software (> = sept 2013). Dále se ujistětě že máte minimalně 4GB SD kartu (2GB nemusí fungovat).

2x - SD karta nelze přečíst.
3x - loader.bin nenalezen
4x - loader.bin nebyl spuštěn
5x - start.elf nenalezen
6x - start.elf nebyl spuštěn
7x - kernel.img nenalezen

Firmware od 20. října 2012 již nepotřebuje loader.bin a blikání znamená :
3x - start.elf nenalezen
4x - start.elf nebyl spuštěn
7x - kernel.img nenalezen
8x - SDRAM není rozpoznána. Potřebujete novější firmware bootcode.bin / start.elf

Podrobnější informace naleznete zde: [Only registered and activated users can see links Click here to register]



Obě LEDky je možné vypnout jednoduchým zápisem do config.txt:

Kód:
# Vypnuti ACT LED.
dtparam=act_led_trigger=none
dtparam=act_led_activelow=off

# Vypnuti PWR LED.
dtparam=pwr_led_trigger=none
dtparam=pwr_led_activelow=off

Dovodem vypnutí může být rušivé světlo diod nebo naopak zabudované RPi v krabičce, kde indikace není vidět. Sníží se tak i spotřeba o pár mW, ale tohle snad nebude řešit žádný šetřílek 6 , jedině tak při provozu na baterii.

Odzkoušeno mám na RPi2 (mělo by fungovat i na ostatních RPi 3, Zero, B+, A+....), po zapnutí se krátce rozvítí PWR LED (cca 4s), poté se načtou parametry z config.txt a obě LED zhasnou.

Pro začínající , jak zapsat do config.txt popsáno zde: [Only registered and activated users can see links Click here to register]
RPi 3 B+ (BerryBoot) - LibreELEC 8.2.5 + RetroPie 4.4 + Raspbian Stretch
Orange Pi One - OpenELEC
7.0

Citovat
#2
Tak otestoval som na RPi3,ale vynutie PWR led zadanim prikazu v config.txt nefunguje, ACT bez problemov. Vyriesil som to autostart skriptom.

Vypnutie obidvoch LED:

1. ACT led OFF editovat config.txt
Kód:
# Vypnuti ACT LED.
dtparam=act_led_trigger=none
dtparam=act_led_activelow=off


2. PWR led OFF - vytvorit alebo editovat subor autostart.sh  v /storage/.config
Kód:
#!/bin/bash
echo gpio | tee /sys/class/leds/led1/trigger;
echo 0 | tee /sys/class/leds/led1/brightness;


3. Posledná možnosť vynechať vypnutie ACT led v config.txt t.j. vynechať bod 1 a pridať k bodu dva do autostart.sh
Kód:
echo gpio | tee /sys/class/leds/led0/trigger;
echo 0 | tee /sys/class/leds/led0/brightness;

Citovat
#3
Dík za doplnění jak vypnout na RPi 3  4 Thumbup
RPi 3 B+ (BerryBoot) - LibreELEC 8.2.5 + RetroPie 4.4 + Raspbian Stretch
Orange Pi One - OpenELEC
7.0
