Stavba HTPC pro přehrávání videí HEVC/FullHD (x86_64 Libreelec)
#1
Zhruba náklady (a kde to sehnat):

Základní deska pro socket 775 Intel (nejlépe s čipsetem G31 až G45 v mATX nebo ITX provedení - podpora 45 nm CPU, integrovaná grafika) - do 400 Kč (aukro nebo šuplík)
Procesor C2D E8400: 5 USD - 110 Kč (aliexpress)
RAM DDR2 1GB: 4 USD - 80 Kč (aliexpress/ebay nebo šuplík)
CPU chladič na s775: z šuplíku (stačí i BOX, pokud nepočítáme se zero-noise provedením - zhruba za 100 Kč)
Pico-PSU: 12 USD - 250 Kč (aliexpress)
AC-DC zdroj 12V/8A: 6 až 7 USD - 150 Kč (aliexpress/ebay)
funkční DVD mechanika: 200 Kč (aukro nebo šuplík)
USB flash/CF karta+IDE adaptér/SSD disk: 150 až 400 Kč (dle obsahu šuplíku a zdrojů daného soudruha)
USB wireless RF ovládač: 5 USD - 110 Kč (aliexpress/ebay)
Různá kabeláž: obvykle 1 až 3 USD/kus na aliexpressu/ebay nebo šuplík
mATX nebo ITX CASE: použitá (za 0 Kč) nebo nová (do 450 Kč)

Já jsem použil z šuplíkových zásob pro bootování Libreelec 8.2.3 starou nevyužitou 2GB 266x speed CF kartu + IDE adaptér.
Na aliexpressu lze ale koupit klasické SATA SSD 8GB za 10 USD (asi 210 Kč) - Libreelec beztak zabere na disku zhruba pouze 512 MB (pokud budete sjíždět pouze streamy, nic z videí neukládat).

V souvislosti s pico PSU zdrojem jsem přemýšlel o klasickém externím 12V DC zdroji v "plastu", ale pak jsem to zavrhnul. Takové zdroje obvykle trpí nemožností aspoň sebeméně to chladit, navíc zbytečně vzniká úbytek napětí na přívodním 12V kabelu a na přechodovém konektoru do PC. Kvalita těchto zdrojů je na aliexpressu pochybná, class IV (nejvyšší účinnost, až 90%) za solidní cenu neseženete. Jak to dopadlo, se můžete podívat na fotkách. Použil jsem zkrátka repass AC-DC zdroj pro LCD monitory (lze koupit za pár šupů na aliexpressu/ebay) a obstřižený futrál ze starého vyhořelého ATX zdroje. 2 kusy hadice, chemopren, silná dvojlinka a sichrpásky to jistí.

[Obrázek: obrd.jpg]

Pico PSU je vzat ten nejlevnější, jaký lze sehnat, tj. "Car PSU 160 W" - nenechte se mýlit těmi 160 W. 160 W je totální blud, žádný "pidi" pico PSU nedá 160 W!!! Spínací čipy použité na těchto destičkách stěží obvykle trvale zvládají 3A, nárazově 5A. Konkrétně tenhle Pico PSU nedoporučuji pro větší zatížení než je součtově 80 W "na zdi". Kvalita je dostačující, jen od toho nemůže člověk čekat to, co to zkrátka nedá ani omylem (nářků borců, kterým to "neutáhlo" i5 s 3 harddisky a jiné obludky, je na aliexpressu mezi rusáky habakuk).
I tak se švábi na destičce notně hřejí, takže jsem přidal dodatečně chladiče s oboustranně lepící teplovodivou páskou (viz. foto).

[Obrázek: obr5.jpg]
[Obrázek: obr6.jpg]
[Obrázek: obr7.jpg]

Zde jsou shrnuté "REÁLNÉ" parametry použitého pico PSU zdroje-

[Obrázek: obr8.jpg]
Zdůrazňuji, že + 12V je pro tento pico PSU "průchozích" - tj. sám + 12V nevyrábí, ale pouze ho elektronicky spíná (switched output) a používá pro DC-DC měniče dalších napěťových větví. Při spínání na této +12 V větvi odhaduji úbytek napětí cca 0,2 až 0,3 V (neměřil jsem). Což je defacto taky omezení, nelze spínat jakékoliv sebevětší proudy!

Zatížení (měřeno "na zdi"):
IDLE - 28 až 30W (30W po max. zátěži)
přehrávání H264 FullHD - cca 40W
přehrávání HEVC/H265 FullHD low-bitrate (5GB rip) - cca 50W
přehrávání HEVC/H265 FullHD high-bitrate (13 GB rip - nic většího jsem na Stream Cinema nesehnal..., CPU jede na 90 až 100%) - cca 62W
maximální špičky zatížení: 66W

Teploty jsou dobré, při těch 62 až 66W jsou mosfety na výstupním členu AC-DC zdroje na asi 50 st.C (na chladiči lze udržet prst) a na pico-psu jsou šváby na asi 65 st.C (taky OK - po přidání chladičů... věřím, že by to daly i bez, ale nerad zatápím u něčeho nad 75 st.C). Mám na to bezkontaktní měřák teplot.
Na mosfety základní desky (má jen 2(!) napájecí fáze pro CPU - only up to 65W CPU) jsem taky nalepil pro jistotu pasivy.
AC-DC zdroj jsem pro jistotu vylepšil (dodatečné chladiče, na high i low voltage straně dodatečné elektrolytické kondenzátory - vše z šuplíku).

Sestava:
Základní deska Foxconn G31MV (jedna z nejúspornějších s775 desek, jaká existuje - měl jsem doma)
C2D E8400 (podvoltováno -50mV - větší podvolt deska neumí)
2x1 GB DDR2/800 (stačilo by ale s přehledem i 2x512 MB)
DVD-RW IDE mechanika
CF card Transcend 266x 2GB + IDE adaptér
AC-DC měnič 12V/8A + picoPSU
Nejlevnější mATX case, co šel koupit (450 Kč? Už si nepamatuji, co to bylo, ale šel jsem po co nejnižší ceně...)

Měl jsem krapet strach z kvality FullHD výstupu přes VGA konektor (deska bohužel nemá HDMI ani DVI), ale kvalita je výborná (duchy a aury nejsou vidět žádné, obraz perfektně ostrý).
Internet je připojen přes integrovanou síťovku (kabel RJ45).
Libreelec potřebuje na x86_64 platformě max. 300-400 MB ram - bohatě stačí tedy i 512 MB, 1 GB přebohatě.

Sumasumárum, za 1500 až 2000 Kč jste schopni dát dohromady low-noise x86_64 HTPC s Libreelec, který nežere skoro nic a točí se v tom jen jeden ventilátor na 25% otáček (ale věřím, že s nějakým CPU E5xxx /speedstep padá při nevytížení až na 1,2 GHz/ by to šlo provozovat i totálně pasivně, E8400 přece jen díky 6MB L2 cache dost papká a taky se mi moc nelíbí, že speedstep nejde pod 2GHz - např. E5200 jsem měl předtím a mohu tudíž srovnávat). A je to na bázi x86, takže nemusíte řešit žádné nekompatibility a problémy jako u ARM platforem. Bez problému do tohoto vždy "narvete" nejnovější verzi Libreelec a v budoucnu to lze vylepšit např. pomocí karty nVidia GT 1030 nebo AMD RX 550 na plně 4k schopný HTPC stroj (to už bych se ale pak přimlouval za výměnu E8400 na něco méně žravého).

HTPC je možné postavit i na bázi AMD, ale tam bych začal nejdříve až na AM2/AM2+ socketu, též s 45 nm procesory. Dokáži si například představit HTPC obdobného výkonu a ceny s nějakou vhodnou mATX deskou s AMD 740G/760G čipsetem a s CPU Athlon II x2 250.
Pokud dané HTPC budeme skládat a dávat dohromady defacto prakticky od nuly, připadá mi vhodnější (výkonově i provozně) platforma Intel s775/ 45nm. Jetých základních desek z druhé ruky je dostatek (na rozdíl od jiných platforem) a nejsou to obvykle desky (na rozdíl od AMD desek AM2/+) s již vysušenými elektrolytickými kondenzátory. DDR2 paměti se dají koupit za pár šupů, často je získáte i zadarmo (zvláště nízkokapacitní moduly). Výkonná 2jádra (např. E8400) spadla na aliexpressu již na 5 USD.
Je pak v takovém případě dobré zvážit i možnost koupě nějaké výkonově srovnatelné jeté PC sestavy od Dell, HP nebo Lenovo, kterou pořídíte za obdobné peníze - ovšem nebude to až tak low-noise a ne s pico-psu zdrojem.

[Obrázek: obr1.jpg]
[Obrázek: obr2.jpg]
[Obrázek: obr3.jpg]
[Obrázek: obr4.jpg]

Celkový exteriérový dojem HTPC-

[Obrázek: obr9.jpg]
[Obrázek: obra.jpg]
[Obrázek: obrb.jpg]
[Obrázek: obrc.jpg]

Citovat
#2
Ja len doplnim ze  kto uvazuje o kupe GT 1030 je slaba na HDR na HDR treba min. GTX 1050 / ale na 4K GT 1030 je postacujuca a v LibreELEC nie je podpora HDR  (HTPC ) a ani vo WIN v KODI tiez chyba podpora HDR ale su ine alternativy ale je potrebna min.GTX 1050, to to vsetko mam odskusane , spotreba v zatazi z GTX 1050 70W z GT 1030 som nameral 60W takze rozdiel zanedbatelny az na tu cenu GTX 1050
cpu i3-7100 / ram 4gb /

uz ide aj gt 1030
LG OLED 55"E6V - [Only registered and activated users can see links Click here to register] - ROCK64 - S912 Box - LibreELEC - NVIDIA SHIELD - [Only registered and activated users can see links Click here to register]

Citovat
#3
Pěkně napsáno, rozepsáno - ještě nějaké fotografie exteriérové by to chtělo ....
Také se drahně let ubírám HTPC cestou a věru zatím se jí nehodlám vzdát, po všech možných kombinacích / upgradech jsem zatím skončil na této "šuplíkové" sestavě (co dům dal):

MB - GA-EP35
CPU - E8400@3.00GHz
RAM - 8GB
GPU - GeForce 210 / pasiv
SSD - 60GB
Case - Fractal Design Node 605
3x RPi2B → L8.9.0 \ 1x RPi3B → L8.9.0 \ HTPC → L8.2.3 \ Xbox ONE S  18 \ X96 - S905X 2/16 → CE 8.95.3 \ NAS Synology 212J → DSM 6.2

Citovat
#4
Mne dum dal taketo nieco  6

Asrock J3455M, Kingston 2x4GB RAM, Intel 520 120GB SSD, Xonar DX, Cooltek G3.
Zatial vyhovuje, ale casom na 4K HDR budem musiet asi upgradovat.

[Obrázek: 20171111_131816b3u7y.jpg]
Media: TX-55AS640E | RPi 3 & PiFi Digi+ | HK 3490 | JBL ES90 Black
NAS: Intel G3258 | Asrock B85M Pro4 | Kingston 2x4GB | Crucial M4 128GB | 4xWD Red 3TB | BitFenix ProdigyM White | XPEnology
HTPC: Asrock J3455M | Kingston 2x4GB | Intel 520 120GB | Xonar DX | Cooltek G3

Citovat
#5
Asrock J3455M ma HD Graphics 500 a na HDR min je HD Graphics 620 skusal som to aj cez cpu ale HDR sa seka 4K ide dobre
LG OLED 55"E6V - [Only registered and activated users can see links Click here to register] - ROCK64 - S912 Box - LibreELEC - NVIDIA SHIELD - [Only registered and activated users can see links Click here to register]

Citovat
#6
Ano, cital som tvoj test, preto pisem, ze budem casom upgradovat, ale momentalne je to uplne zbytocne. Navyse na to nemam net, aby mi potiahol taky stream a filmy uz davno nestahujem.
Media: TX-55AS640E | RPi 3 & PiFi Digi+ | HK 3490 | JBL ES90 Black
NAS: Intel G3258 | Asrock B85M Pro4 | Kingston 2x4GB | Crucial M4 128GB | 4xWD Red 3TB | BitFenix ProdigyM White | XPEnology
HTPC: Asrock J3455M | Kingston 2x4GB | Intel 520 120GB | Xonar DX | Cooltek G3

Citovat
#7
Doplněny další fotky popisovaného HTPC.

Citovat
#8
@harrym  HTPC case jak vyšita  6 1
LG OLED 55"E6V - [Only registered and activated users can see links Click here to register] - ROCK64 - S912 Box - LibreELEC - NVIDIA SHIELD - [Only registered and activated users can see links Click here to register]

Citovat
#9
forsajd: Je to kejska Crono MT-25 a stála 404 Kč s DPH. No neber to, za ty prachy... Kolem tlačítka POWER je světlovodivý plexikruh podsvícený 2 modrýma LED - při zapnutí je to dost cool.
Na poličce je místa habakuk, ať to pořádně luftuje... :)

Citovat
#10
Zdar, poprosím radu k zdroju. Pokúšal som sa rovnako postaviť doma htpc z toho čo "dom dal": openelec, MB MA785GM-US2H, CPU Athlon II x2 240, 4GB RAM, 32GB SSD, M-Audio Revolution 5.1 zvukovka, Pico (rovnaké ako HARRYM) a tento 12,5A [Only registered and activated users can see links Click here to register]

Problém je v tom, že zostava sa chová následovne:
- po dlhšej dobe prvé zapnutie PC, PC normálne nabehne vrátane OE a po chvíľke sa svojvoľne vypne,
- zapnem druhýkrát, PC nabehne ale tesne po nabehnutí OE sa svojvoľne vypne,
- zapnem tretíkrát, PC sa svojvoľne vypne už pri nábehu OS.

Vyskúšal som aktívny ATX zdroj a PC normálne nabehne, funguje bez akýchkoľvek problémov, max odber je okolo 60-70W (merané zásuvkovým meračom spotreby)...

Tipujem správne, že problém je pravdepodobne s LED zdrojom? Môžem tam objednať napr. tento zdroj [Only registered and activated users can see links Click here to register]?
RPi2B, LibreELEC 8.2.3, KODI 17.6
ASROCK ION330, LibreELEC 8.2.5, KODI 17.6

Citovat
#11
@paulus33: Podle mě je to už na ten zdroj moc.
V mém případě udávaný pico zdroj 85W a maximálně jsem sebral kolem 40-45W. Ten tvůj PC už je podle mě za čárou. Když ten počítač chce na pár vteřin trochu víc šťávy, tak už to ten pico asi neuspokojí.
____________________________________

Ale abych přidal tedy taky nějaké obrázky a třeba dal někomu nějaký tip:
Já s těmito pico zdroji stavěl 2 PC.

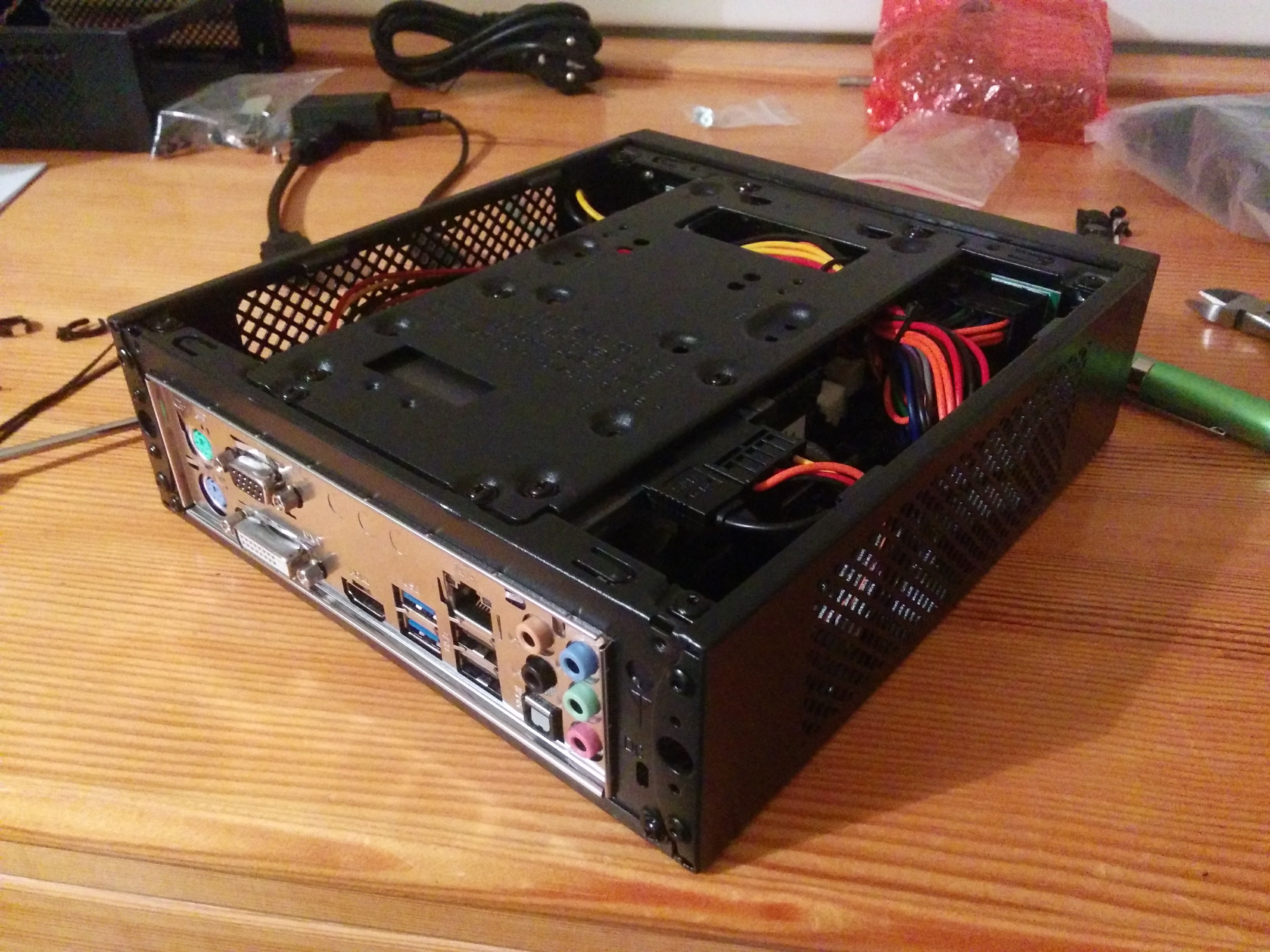

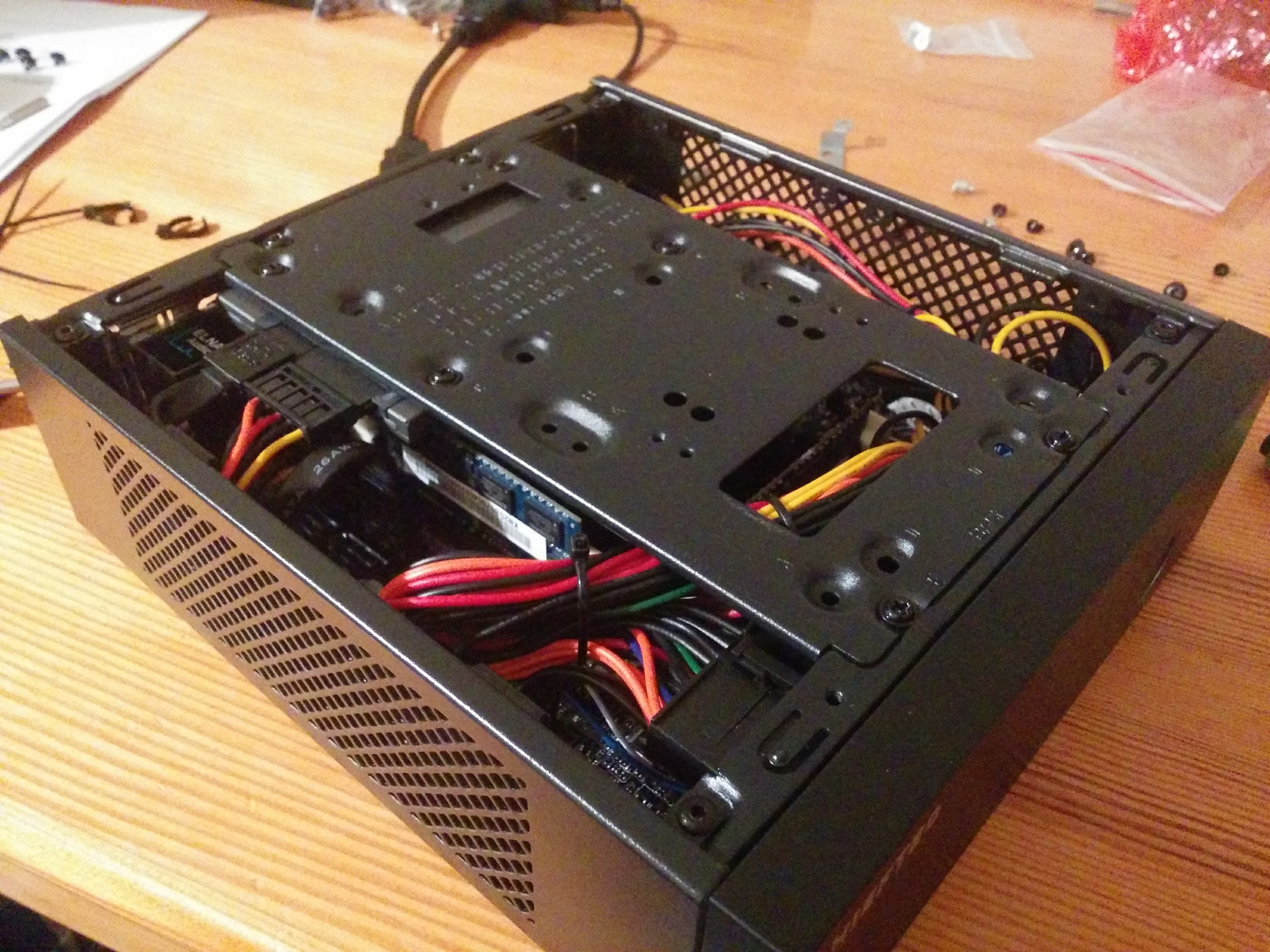

První byl low-budget HTPC. viz. moje [Only registered and activated users can see links Click here to register] a diskuze k Apollo Lake
Platforma: Apollo lake
Deska a procesor: Asrock J4205
RAM: 2x2GB SO-DIMM DDR3 (tady se hodí dual-channel)
SSD: nejlevnější 60GB co jsem měl doma.

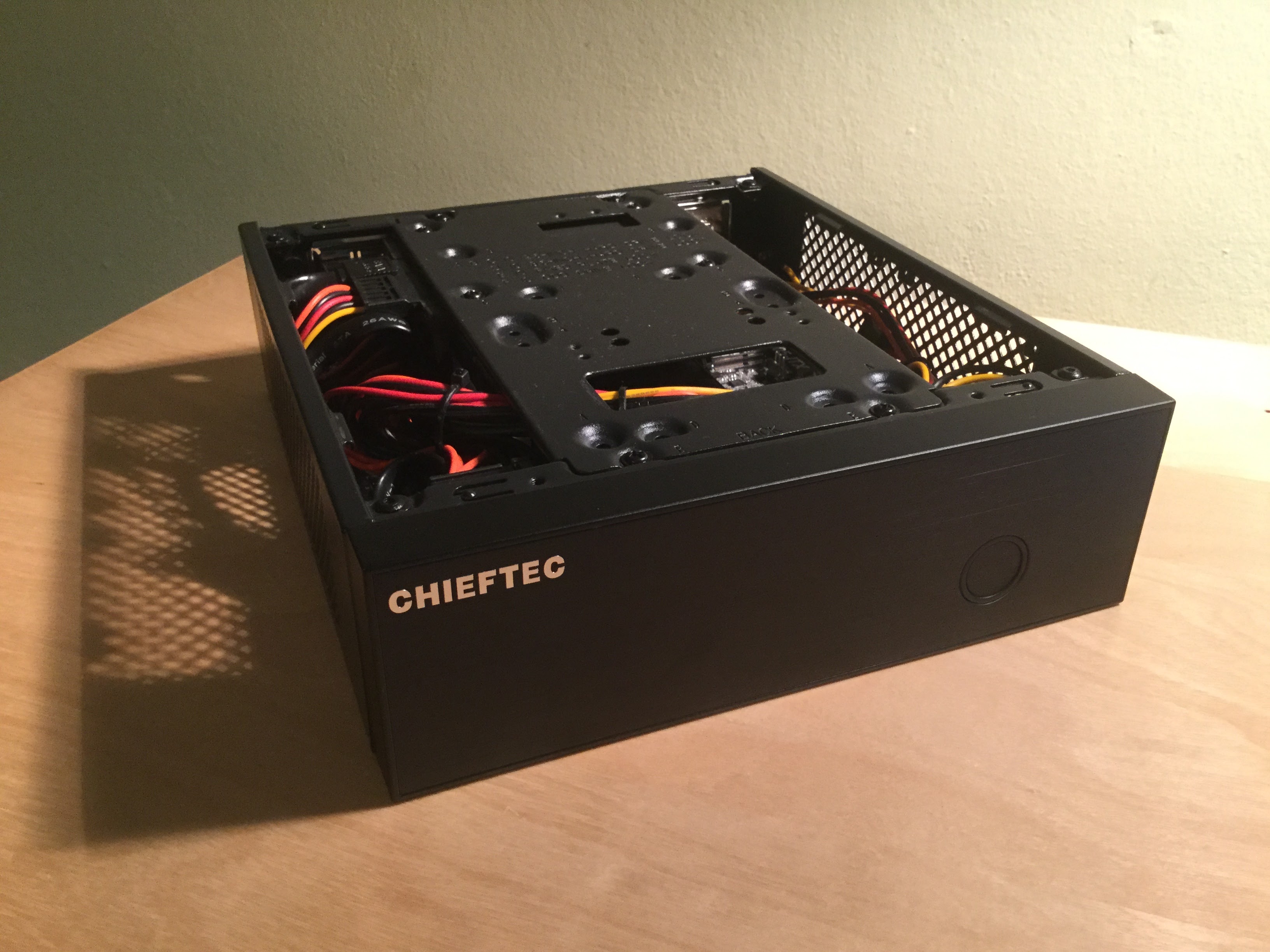

Skříň a zdroj: Chieftec IX-01B-85W (v čr 900-1000kč)
Rozměry: 6cm výška, 20cm šířka a hloubka
-Celkově mě to vyšlo do 5 000,- za 0db HTPC
-Ušetřit se dá nádherně na mnohem menším SSD jak podotkl @harrym a také stačí i poloviční RAM (stále bych šel do dual channel, tedy 2 kusy) a případně na jiné skříni a zdroji, ale tahle se mi líbila, jak je děsně malá.

Nahradila ho teď Apple TV 4K, protože neuměl HDR výstup, jinak je absolutně super. Žere tak 10W při maximální záteži. Žádná pohyblivá součástka - 0db

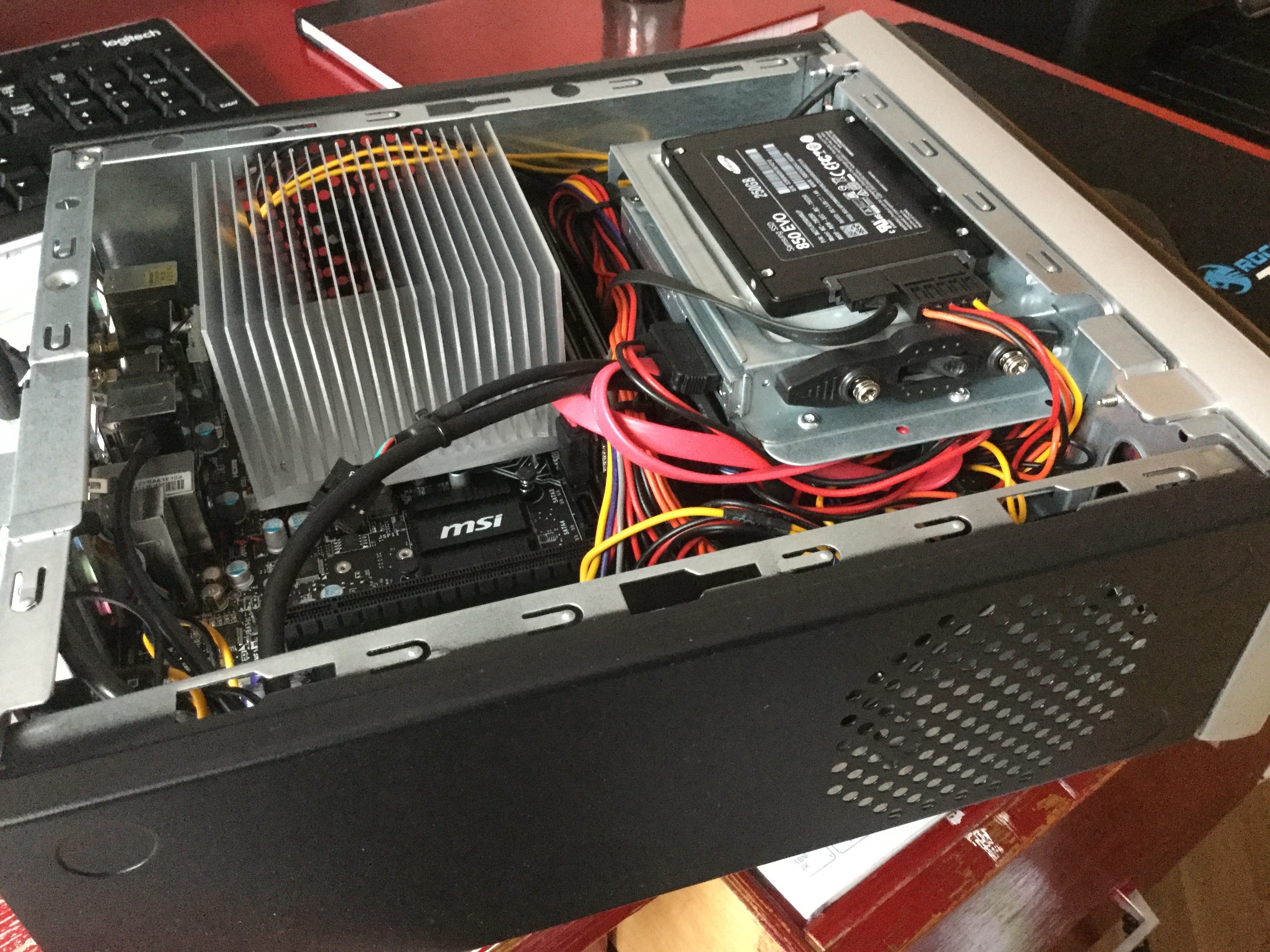

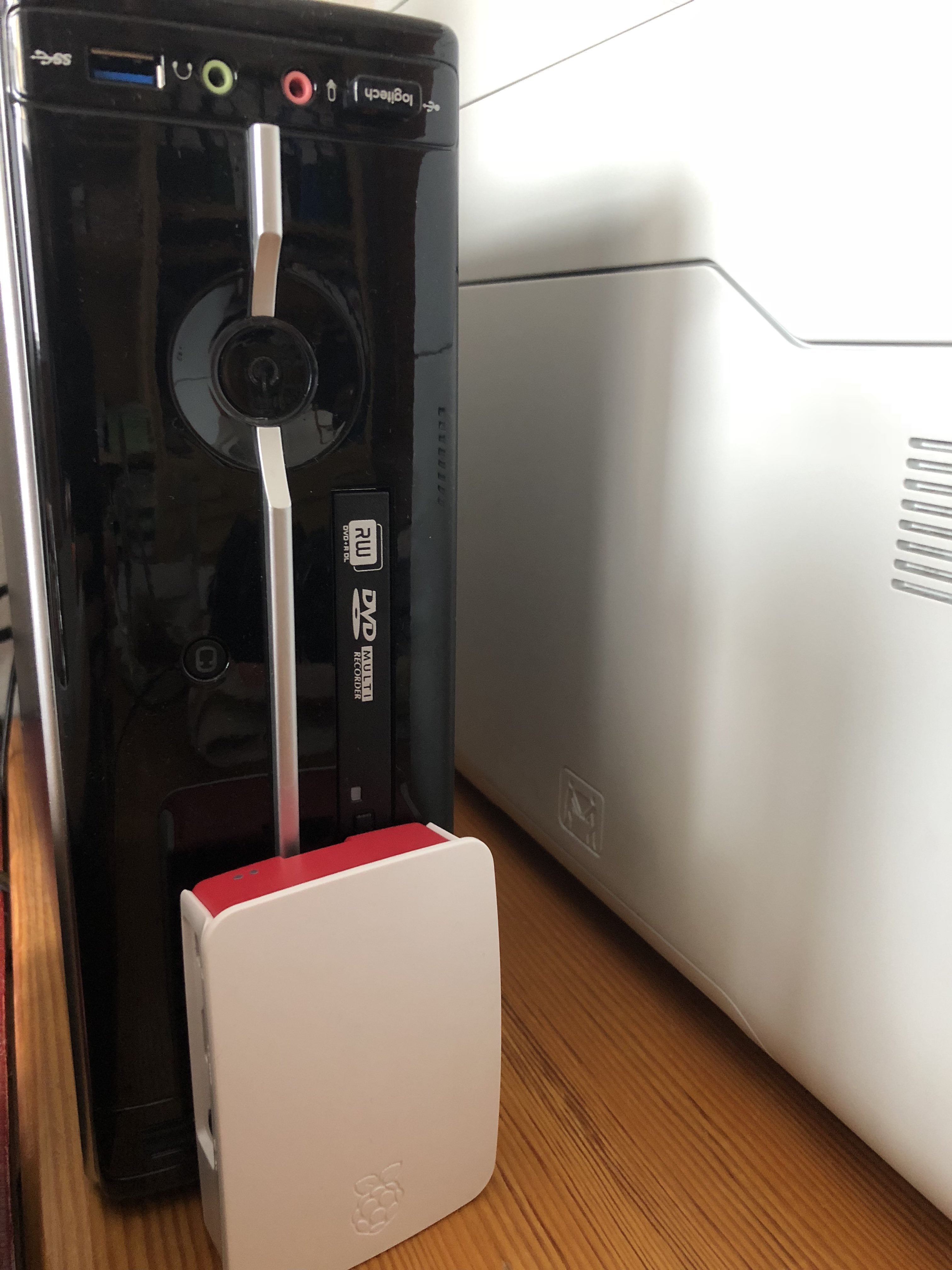

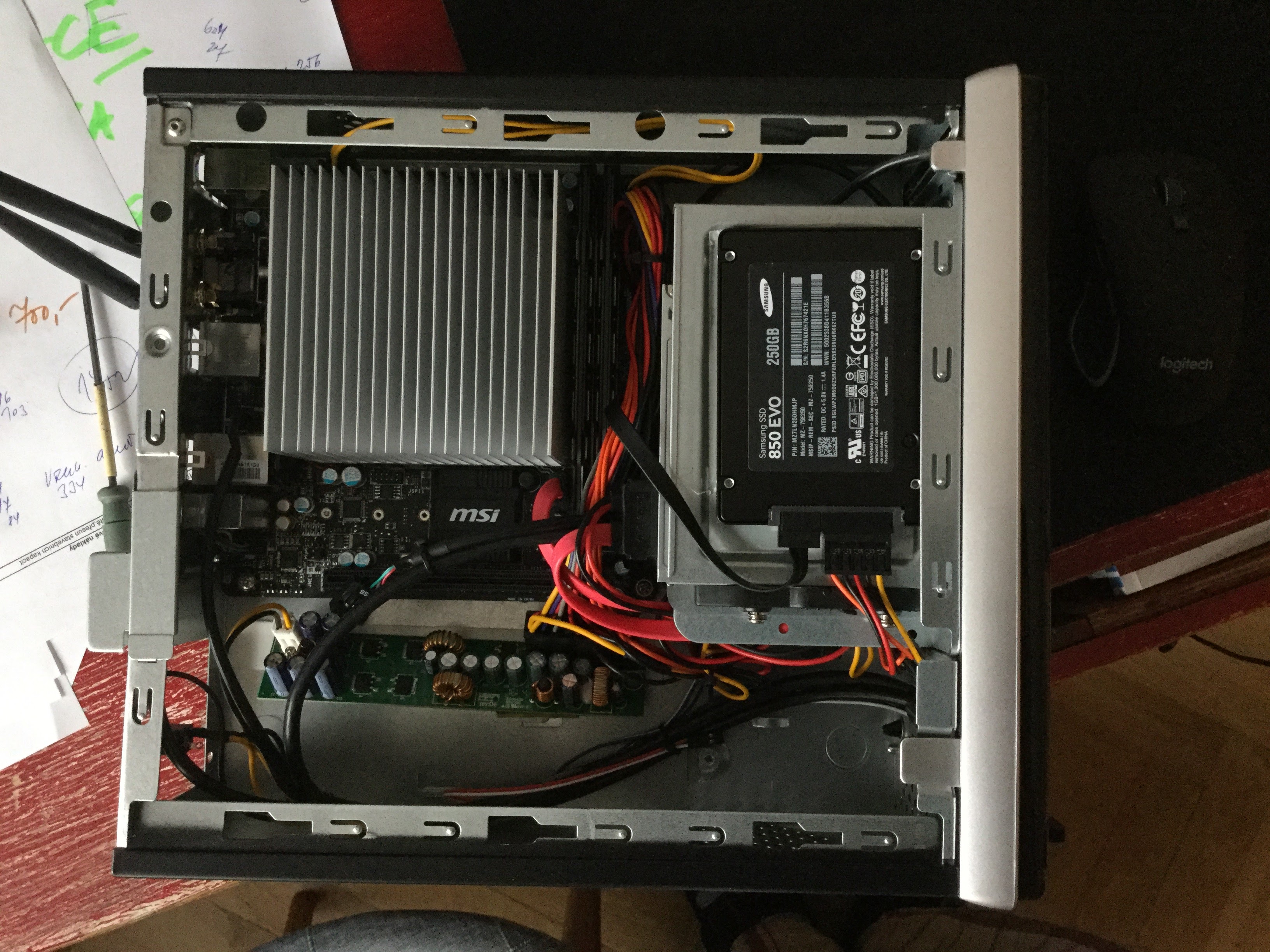

Druhý byl kancelářský Mini-ITX PC
Platforma: Skylake Pentium
Deska a procesor: MSI H110I PRO AC (má 802.11 AC wifi) + Pentium G4500
RAM: 2x4GB DDR4 Crucial ballistix
SSD: 250GB Samsung 850 Evo
HDD: 1TB 2,5" Seagate mobile
Další věci: pasivní heatsink Arctic Cooling Alpine 11, skříň Eurocase ITX Wi-02C, Slim DVD mechanika, zdroj ze skříně Chieftec 85W
-Celkově mě tohle vyšlo za 9 až 10 000 Kč. (je to dražší, ale je to pracovní na pár let a nevydá to žádný zvuk)

Druhý byl pro otce s požadavkem tichosti (tedy alespoň žádný ventilátor, když už je tam HDD), DVD mechaniky, čtečkou karet a kompaktnosti.
Tohle žere tak 40W. V tomhle případě jsem zvolil větší skříň, protože jsem potřeboval větší pasivní chlazení, nicméně zdroj jsem použil stejný (koupil jsem původně 2x IX-01B-85W, protože ta cena byla úplně stejná jako kdybych koupil samotný zdroj, nebyl zrovna čas to čekat na aliexpress, kde je to hodně výhodné )
Je to ale stále velice, velice kompaktní (jako 2 Intel NUCy vedle sebe)

SZ nepoužívejte na dotazy, které se hodí pro všechny. Pouze pokud chcete abych něco někde doplnil, opravil.

Citovat
#12
marhycz, v tom druhom prípade, si ako osadil ten pasív na CPU? Iba pasta? Alebo teplovodivá páska?
RPi2B, LibreELEC 8.2.3, KODI 17.6
ASROCK ION330, LibreELEC 8.2.5, KODI 17.6

Citovat
#13
Tohle už jedině pastou :-) s těmi pásky bych si hrál u malých čipů jako na malině. Tady už pastu normálně, ten chladič se už šroubuje jako každý jiný na velký CPU.
Mám dojem že na tomhle už byla pasta předaplikovaná (klasická Arctic MX-4, samostatně stojí tak 100kč tuba na 5 použití )
A ten heatsink má uchladit max. TDP do 50W. Takže bych s nim šel maximálně do 2jádrového Kaby-Lake, který je velice efektivní, ale už je to na hraně.
SZ nepoužívejte na dotazy, které se hodí pro všechny. Pouze pokud chcete abych něco někde doplnil, opravil.

Citovat
#14
Paulus33: K tvým dotazům. Dost záleží na boot zatížení. Ten můj HTPC např. startuje se zátěží 52 W, což je celkem dost. Až po startu a najetí speedstepu spadne na 28 W. Ten tvůj PC půjde celkem výše. Navíc ten zdroj, cos dával první odkaz, ten nedá 12,5 A ani omylem. Podle mě není schopen dát ani 7 A. To samé ten zdroj, cos na něho dával odkaz - srovnej velikostně s tím "mým" 12 V/ 8 A.
Ten "můj" 12 V/ 8 A je ten největší spínací zdroj 12 V, co šel ještě sehnat a vypadal na to, že by těch 8 A snad i dal (mohutnost trafa, cívek, atp.) - reálně ale počítám tak s 6 A.

Já mám tu E8400 navíc podvoltovanou - sice jen o 0,05V, ale i to udělá dost (v zátěži to klidně může být 5 W). Nevím, co to je za to tvoje SSD, ale pokud je to nějaká z prvních generací SSD, tak ty dost zatápěly, takové SSD může vzít klidně 6 W.
Osobně bych co nejvíce omezil paměť (pro LibreELEC bohatě stačí 2x512 MB), vyhodil to SSD (místo něj dal USB flash), vyhodil tu zvukovku, a použil aspoň trochu věrohodnější 12 V zdroj. I pak to ale bude žrát víc než to moje. Ta má deska je extraúsporná - to je ale dáno hlavně pouze 2 napájecími fázemi) což samo o sobě znamená aspoň 7 W dolů - viz. např. zde, kde je "sesterská" deska - [Only registered and activated users can see links Click here to register]).

Citovat
#15
Vďaka chlapi.
Môj problém je hlavne v tom, že HTPC som chcel prioritne práve kvôli tej zvukovej karte a až následne všetko ostatné. Kto raz počul výstup z integrovanej zvukovky a napr. z tej čo uvádzam ja vyššie na odladených reprobedničkách a aspoň trochu slušnom zosilovači, ten vie o čom píšem. Skúsim niečo vymyslieť....
RPi2B, LibreELEC 8.2.3, KODI 17.6
ASROCK ION330, LibreELEC 8.2.5, KODI 17.6

Citovat
#16
Pokud ti jde o zvuk u HTPC, tak to tahej přes HDMI passthrough do A/V receiver a ten ať už se postará o DTS-HD, Atmos,..
SZ nepoužívejte na dotazy, které se hodí pro všechny. Pouze pokud chcete abych něco někde doplnil, opravil.

Citovat
#17
Oki, ale ja som analogovy typek. Receiver s hdmi som predal a kupil stereo zosik z 90rokov, kedy sa este robili poctive stroje. Ale tato debata je na dlhsie...

Jsem uživatel používající LG-H850 , který neumí číst pravidla o nepoužívání podpisu z Tapatalku.
RPi2B, LibreELEC 8.2.3, KODI 17.6
ASROCK ION330, LibreELEC 8.2.5, KODI 17.6

Citovat
#18
Napadlo ma, ak by som tam strčil úsporné x2 napr. 260u, pomohlo by to?
Budú stíhať max full HD? Viac nepotrebujem.

Jednojadrové 160/170u si po skúsenostiach s RPi zero netrúfam osadiť...[Obrázek: 3823ded1f95d0d99892b6b14fe0d19b9.jpg]

Jsem uživatel používajíci LG-H850
RPi2B, LibreELEC 8.2.3, KODI 17.6
ASROCK ION330, LibreELEC 8.2.5, KODI 17.6

Citovat
#19
H264 fullHD to bude stíhat v pohodě. Ale HEVC to podle mě nedá. E8400 je v hrubém výkonu 2x silnější než x2 260U, navíc umí část SSE4.x, o čemž si může Athlon II nechat zdát.

Citovat
#20
Ma v dnesnej dobe vyznam skladat HTPC, neoplati sa lepsie za tu cenu nejaka android krabicka s S912 s desatinnou spotrebou a dostatocnym vykonom na H265 , 4K a HDR ? Sam mam teraz HTPC s lenovo Q190 s i3, ktore ale neutiahne HEVC, ale uvazujem o kupe niecoho noveho.
