Zapojení reset tlačítka aneb zapnutí maliny
#1
Information
Při brouzdání po netu jsem zjistil že je možné k RPi připojit reset tlačítko, což se může hodit k zapnutí Maliny aniž by bylo nutné vypínat napájení.

Příslušné otvory nalezneme zde:

Veškeré potřebné součástky jsem použil z vyřazené elektroniky 82

>  2 pin (rozteč 2,54 mm ) např. zde : [Only registered and activated users can see links Click here to register]

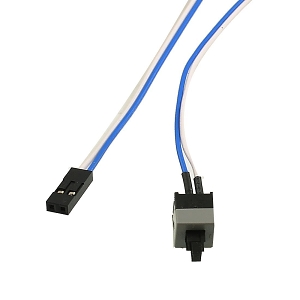

>  káblík s reset tlačítkem např. zde : [Only registered and activated users can see links Click here to register]


>  teď už jen připájet piny a zapojit. U toho pájení se trošku víc soustředíme, takže doporučuji panáka proti rukotřesu nebo radši dva  22   . Jelikož nemám hrotovou pájku nanesl jsem malou vrstvu cínu na špičku pinu a pak jen zahřál. Cín pěkně zatekl do otvorů aniž bych se dotkl základní desky.

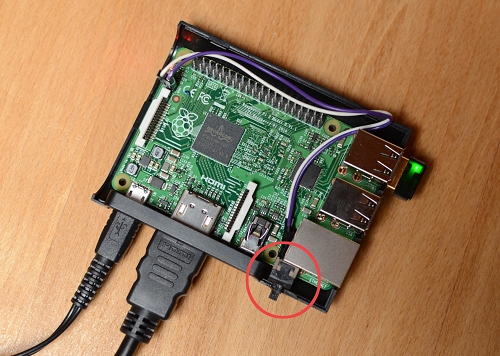

Výsledek:



RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#2
Raspberry Pi3 B má resetovací / restartovací piny označené jako RUN (stejně jak RPi2 B) hned za USB.

BerryBoot-LibreELEC8.2.0-Kodi 17.5 >RPi2 >TV LED46. BB-LibreELEC8.1.2-Kodi 17.4 >RPi3 >TV LED32. Kodi >NB HP 15" W7-32bit. Kodi17.6 >PC LinuxMint 64bit. Router

Citovat
#3

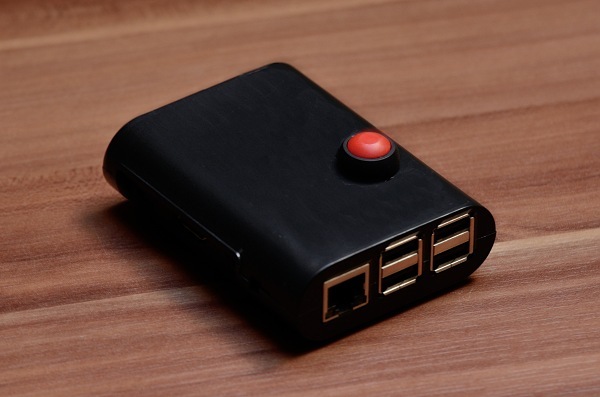

Reset tlačítko jsem upgradoval na trochu výraznější provedení :


Je možné si vybrat z několika barevných variant:


Zakoupeno na ebay (4ks cca 40kč) :[Only registered and activated users can see links Click here to register]
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#4
Jen se zeptam, pri jake prilezitosti to tlacitko treba pouzivas?
2x Raspberry Pi 2B - OpenELEC v6.0.3 (KODI 15.2) + 32 GB SD card & Raspberry Pi Zero
MacBook Air 13" - i5, 8GB RAM, macOS + KODI 17.3
Asus EEE Box EB1501U - Atom N330 (1.6 GHz), 4GB RAM, nVidia ION, W10 Pro + KODI 16
iPhone 7 128 GB v11.1.2 nonJB CZ & Apple Watch 2 Nike+ v4.1
iPad Air 2 128 GB v9.0.2 JB CZ (KODI 15.2)

Citovat
#5
2 x Orange PI PC Openelec Kodi 16.1 / 1 x RPI 2 Openelec Kodi 16.1 + PC/NB Kodi

Citovat
#6
S474N:  nezdá se mi že by jsi neodhadnul v jakých případech se dá tlačítko použít, nejspíš nějaká záludná otázka  6

a) zapnutí maliny - používám při výměně karty
b) reset při zamrznutí  - využijí jiní členové rodiny, já používám aplikaci [Only registered and activated users can see links Click here to register]
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#7
No ne, zcela seriozne me to zajima, protoze me malina jede nonstop uz mozna nekolik mesicu a zatim jsem nemel potrebu ji restartovat, tak proto se ptam, abych nezemrel hloupej.

A to menis jako kartu za chodu? A vymenis kartu a resetnes?

Druhy bod chapu, ale zatim se mi nestalo, ze by to nereagovalo na dalkove ovladani z telefonu.
2x Raspberry Pi 2B - OpenELEC v6.0.3 (KODI 15.2) + 32 GB SD card & Raspberry Pi Zero
MacBook Air 13" - i5, 8GB RAM, macOS + KODI 17.3
Asus EEE Box EB1501U - Atom N330 (1.6 GHz), 4GB RAM, nVidia ION, W10 Pro + KODI 16
iPhone 7 128 GB v11.1.2 nonJB CZ & Apple Watch 2 Nike+ v4.1
iPad Air 2 128 GB v9.0.2 JB CZ (KODI 15.2)

Citovat
#8
Celkem často něco testuji-ladím-instaluji, takže je jen otázka času kdy začne trucovat a zamrzne. Co se týče OpenELEC (LibreELEC), stává se mi, že vypadne komunikace přes HDMI-CEC, jinak problém nemám. Ještě bych zmínil že se mi občas podaří ukliknout a místo restartování OS vyberu vypnutí 6 .

Kartu měním vždy po vypnutí OS (předpokládám že se ukončí veškerá komunikace s SD ?), počkám cca 5s než "dobliká", napájení nevypínám !  V případě že RPi odpojím ze sítě měly by být stejný výsledek jako při vyjmutí karty nebo se pletu ?

Jak už jsem několikrát psal nikomu nic nevnucuju, usoudíš-li že si vystačíš s resetováním přes telefon, případně ostatní členové co budou RPi ovládat, není co řešit.
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#9
Super, tak vidim, ze nejsem sam, kolu obcas nereaguje na HDMI-CEC.
Proto musem take resetovat.

Bohuzel, kdyz se to stane, nejde ani mys, ani ovladani pres mobil. Takze reset je jedina moznost.
Jo, nekdy pomuze znovunacteni HDMI zarizeni ale ne vzdy.
Televize: Sony   OS: hloupá
RaspBerry: Pi 3B   OS: libreELEC 7.0.2   Zdroj: originální 2.5 A   Uložiště: SONY class 10 70MB/s 16GB
Notebook: SonyVaio (VGN-FW51ZF)   OS: elementary OS 0.3.2 Freya 64-bit (Ubuntu 14.04)   OS MMC: Kodi 16.1

Citovat
#10
Takže chápu-li to dobře, pokud vypnu OpenElec klasicky, tak pak stačí toto talčítko mít a dá se malina probudit bez nutnosti odpojit a zapojit kabel do zásuvky? Hodilo by se mi to do ložnice, kde televize běží skutečně minimálně a nechce se mi malina nechat běžet nonstop, když to není nutné. Tohle by to vyřešilo.

Citovat
#11
Ano, je to jak píšeš, vypneš OS a místo odpojování kabelu zmáčkneš reset tlačítko.
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#12
Ahoj,

zkuste to někdo. Já si myslím, že je to ekvivalent trojhmatu CTRL-ALT-DEL u PC.
LE 8.0.2, Kodi 17.3   + RPi 3B
LE 8.0.2, Kodi 17.3   + RPi 2B - asi na odchodu
Kodi 17.6 + Win10Pro InsiderPreview + virtual PC
NAS Synology 215j 3TB Raid1
Router Turris 1.1

Citovat
#13
Jen pro informaci, spotřeba na RPi2 je při spuštěném LibreELEC 3 W , pokud vypnu operační systém je spotřeba mezi 0-1 W.
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#14
Petrvald: cim se ti to povedlo zmerit? Muj wattmetr tohle bere jako odchylku :-(
2x Raspberry Pi 2B - OpenELEC v6.0.3 (KODI 15.2) + 32 GB SD card & Raspberry Pi Zero
MacBook Air 13" - i5, 8GB RAM, macOS + KODI 17.3
Asus EEE Box EB1501U - Atom N330 (1.6 GHz), 4GB RAM, nVidia ION, W10 Pro + KODI 16
iPhone 7 128 GB v11.1.2 nonJB CZ & Apple Watch 2 Nike+ v4.1
iPad Air 2 128 GB v9.0.2 JB CZ (KODI 15.2)

Citovat
#15
Používám měřič BaseTech Cost Control 3000 CZ a můžu říct že s přesností jsem velice spokojen. Samozřejmě jsou i přesnější přístroje, dokonce některé mají přímo režim pro měření ve StandBy, kdy je přesnost na desetiny až setiny. Například Voltcraft SBC-500

Pokud má někdo možnost změřit přesněji tak klidně napiště ....
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#16
Ono je to vcelku uplne jedno, protoze se bavime o rozdilu nekolika haliru.
2x Raspberry Pi 2B - OpenELEC v6.0.3 (KODI 15.2) + 32 GB SD card & Raspberry Pi Zero
MacBook Air 13" - i5, 8GB RAM, macOS + KODI 17.3
Asus EEE Box EB1501U - Atom N330 (1.6 GHz), 4GB RAM, nVidia ION, W10 Pro + KODI 16
iPhone 7 128 GB v11.1.2 nonJB CZ & Apple Watch 2 Nike+ v4.1
iPad Air 2 128 GB v9.0.2 JB CZ (KODI 15.2)

Citovat
#17
Máš pravdu v tomto případě nemá cenu řešit náklady, ale přesto by mě zajímalo jen tak ze zvědavosti, jaká je přesná spotřeba ve vypnutém stavu 4 .
RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
#18
Jen doplním spotřeba ve vypnutém stavu RPi2 - 0,6W a RPi3 - 0,7 W (viz tabulka):

RPi 2 - BerryBoot - LibreELEC 7.0.2 + Retropie 4.2 + Raspbian PIXEL + LibreELEC Krypton
Orange Pi One - OpenELEC
7.0

Citovat
