Orange Pi One - levné a překvapivě výkonné mini PC
#1
Information
Pokukoval jsem po levném řešení, které by stačilo pro stavbu nenáročného multimediálního centra. V úvahu přicházelo RPi Zero , kde je zaručena vynikajíící SW podpora, ale vzhledem k nízkemu vykonu CPU (1x1Ghz) a především minimálnímu počtu výstupů (nutno řešit adaptery) jsem od něj upustil.  Nakonec mi v poměru nizka cena/ dostačující výkon vyšlo Orange Pi One (350 kč i s dopravou). Hardwarově se nejedná o žádný zázrak, avšak praktické testy ukázaly že v některých situcích dokáže překonat i RPi3 !

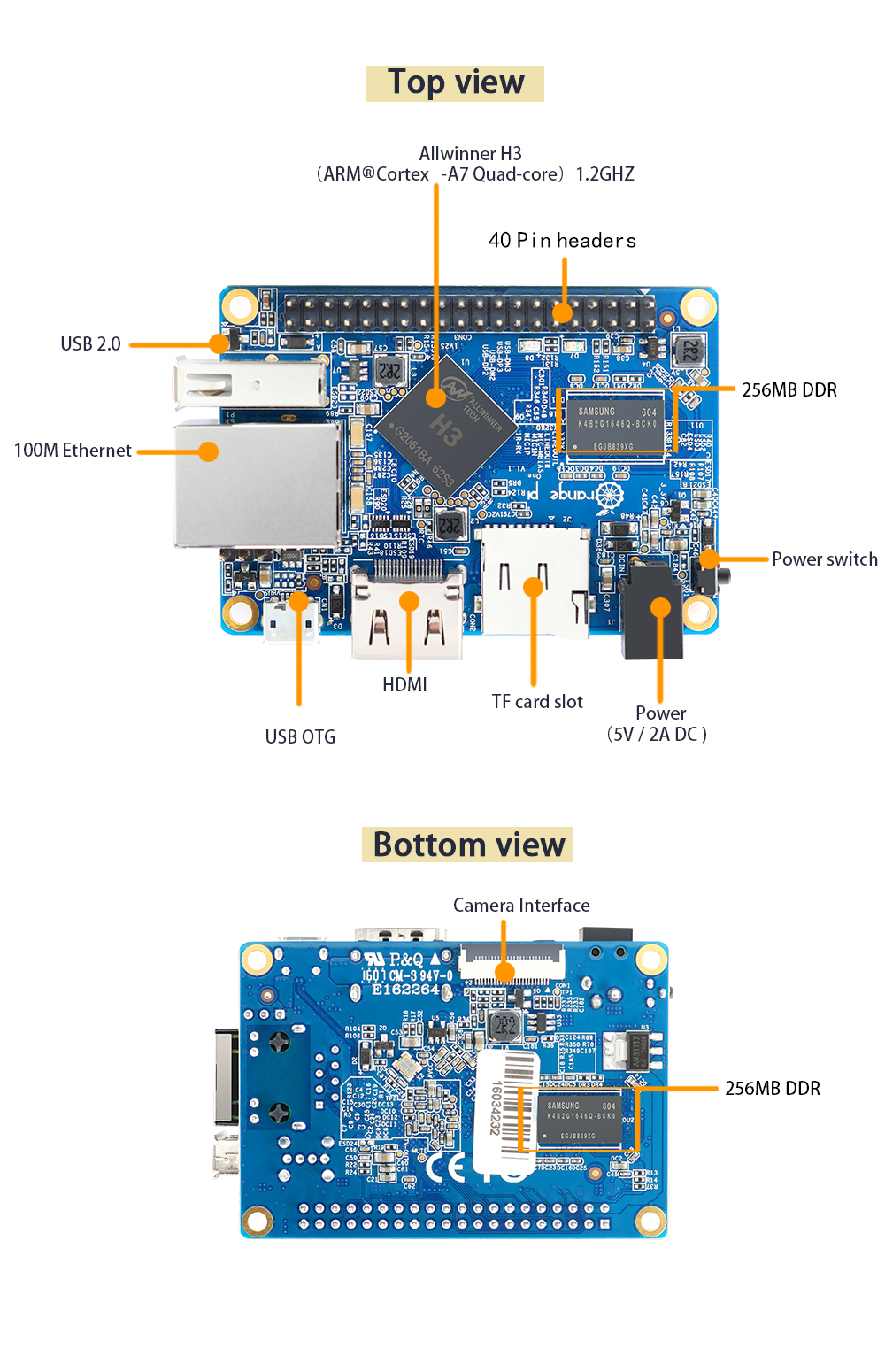

Podrobný popis:


Procesor: H3 Quad-core Cortex-A7 1,2GHz H.265 /HEVC 4K
GPU: Mali400MP2 GPU @ 600MHz, podporuje OpenGL ES 2.0
Memory (SDRAM): 512MB DDR3 (sdílené s GPU)
Storage: micro SD karty (max. 64 GB) / slot pro paměťovou kartu MMC
Síť: 10/100 Ethernet RJ45
Video vstup: Vstupní konektor pro CSI kameru:
Podporuje 8-bitové rozhraní snímače CMOS YUV422
Podporuje protokol CCIR656 pro NTSC nebo PAL
Podpora videa až do 1080p @ 30fps
Video výstupy:
Podporuje výstup HDMI s HDCP
Podporuje HDMI CEC
Podporuje HDMI 30 funkci
Zukový výstup: HDMI
Napájení: DC jack 4,0x1,7mm, 1,5 - 2 A
USB 2.0 porty: 1X USB 2.0 HOST, 1X USB 2.0 OTG
Tlačítka: Tlačítko napájení
Periferní zařízení: 40 Pins Header, kompatibilní s Raspberry Pi B +
LED:Power LED & Status LED

Podporované OS:
Android, Ubuntu, Lubuntu, Debian, Armbian, .....

Rozměr :
69 mm x 48 mm
Hmotnost: 36g

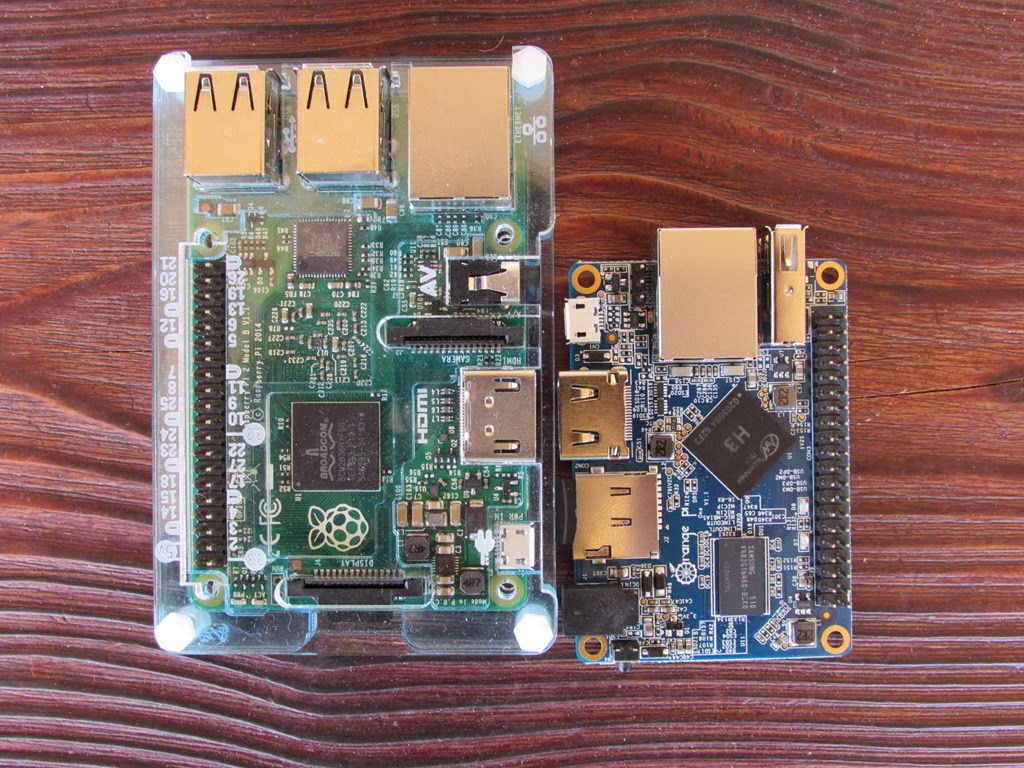

Porovnání velikosti RPi 2-3 vs Orange Pi One:

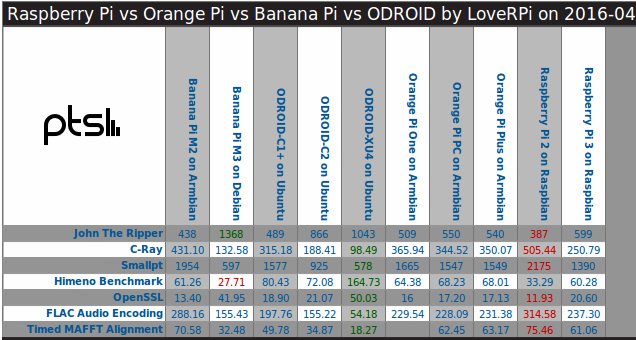

Výkonostní testy :

podrobněji zde: http://www.cnx-software.com/2016/04/02/l...vs-odroid/

Protože tento model patří mezi nejslabší od Orange Pi, nečekal jsem žádné zázraky, avšak o to více jsem byl překvapen co všechno tento mrňous zvládne. Objednával jsem na ebay za cenu kolem 350 kč i s dopravou. Balení obsahuje Orange Pi One + napájecí kabel (DC jack 4 x 1,7 mm - USB):

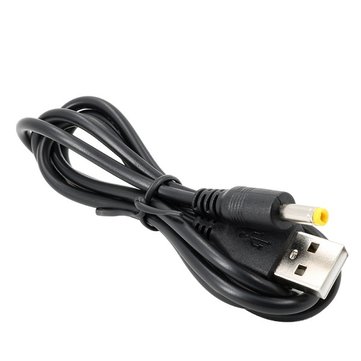

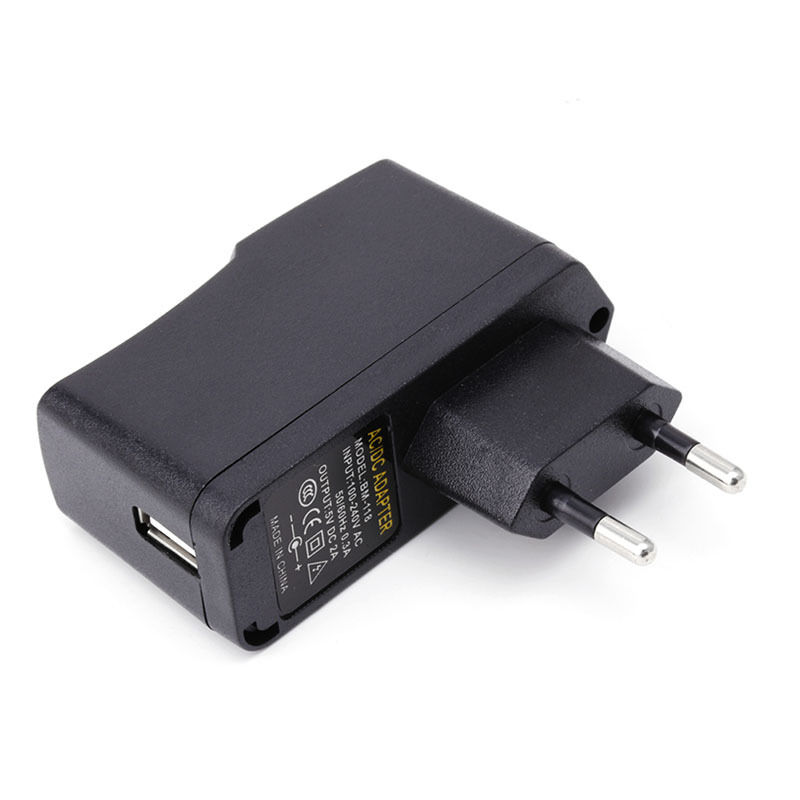

Jediné co musíte dokoupit je zdroj s USB výstupem (cca 50kč) :


Instalace na micro SD kartu je totožná jako v případě RPi, postačí použít známé  programy SD Formatter a Win32 Disk Imager. Pro začátek jsem zvolil image Openelec 7.0 (pouze pro OPi s procesorem Allwinner H3)  ke stažení zde: https://down.nu/images/2016-10-26/
Seznam podporovanych modelů:http://www.orangepi.org/orangepibbsen/fo...d&tid=1075
Odkaz na autora @jernejsk: https://github.com/jernejsk/OpenELEC-OPi2

Po vložení karty do OPi One se zobrazí logo Openelec a za pár vteřin naběhne prostředí Kodi. Hned v úvodu jsem zjistil že nefunguje HDMI-CEC i když je podle popisu podporováno, ale tak nějak jsem s tím počítal a měl nachystanou bezdrát klávesnici. Pak už šlo vše jak po másle, pohyb v menu naprosto plynulý možná i o něco rychlejší než na RPi 2. Instalace českých doplňků bez problémů, vše funkční a velice svižné. Stejně jako na RPi lze použít aplikaci Kore - Yatse ..., zkoušel jsem i USB wireless ovladač a fungoval okamžitě. Samozřejmě mám odzkoušené PuTTY a sdílení složek přes Sambu, kde stačilo zadat IP adresu do Průzkumníku.

Jelikož prostředí Kodi fungovalo naprosto bez chyby, přistoupil jsem k dalšímu kroku a to testování bitrate, především deklarované podpory dekódování HEVC. Testovací videa mám staženy z http://jell.yfish.us/ postupně jsem se dostal až na hodnotu 100 Mbps a to jak ve formátu H264 tak i HEVC . V obou případech bylo přehrávání naprosto plynulé bez sekání, vytížení CPU kolem 30% a volná paměť cca 50%. Jen pro srovnání na RPi2 se už video při 90 Mbps (H264) nepatrně trhá. Jak je známo malina nepodporuje HW akceleraci HEVC, takže nemá cenu srovnávat.


Edit (21.5.2017):
V rychlosti mám otestováno 4K video, ale zde už OPi One nestíhalo - přehrál se pouze zvuk. Pro úplnost jsem ještě stáhnul full HD video s nejvyšší bitrate 110 Mbps (H264 i HEVC) a opět přehrávání bez problémů 9 .
Jako poslední test jsem použil trailer k filmu Gravitace v rozlišení 2K (2048x858, H264, Level 4.1 High Profile, Audio Codec: AAC LC, Stereo, 48 kHz), zde se však OPi nijak nezapotilo, vytížení CPU kolem 20 %.  Během testování se teplota CPU pohybovala kolem 70 °C  (bez krabičky a chladiče).

Další dobrá zpráva je, že bezchybně funguje uspávání HDD za použití doplňku hd-idle. V repozitáři Openelec najdete defakto stejné nástroje jako na RPi, včetně Tvheadend pro příjem DVB-T.

Zapomněl jsem ještě zmínit hlavní distribuční kanál výrobce, přes čínský eshop AliExpress, kde najdete veškeré modely a příslušenstvi k Orange Pi za velice příznivé ceny: Shenzhen Xunlong Software CO.,Limited
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#2
Budu se těšit na další testy, dobrá práce !

Citovat
#3
Další video testy doplněny do prvního příspěvku. Následně mám v plánu vyzkoušet Armbian a RetroOrangePi.
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#4
Doplním, že sice to nemá audio výstup, ale je možné použít redukci, a tím získat audio a zároveň to připojit třeba k PC monitoru.

https://www.aliexpress.com/store/product...53354.html

Docela zajímavá krabička, asi si jednu objednám, k dostání je také na ebay.

http://www.ebay.com/sch/i.html?_from=R40...ne&_sop=15

Citovat
#5
@Jack_Free
Ano, OPi One je takové holátko s omezeným počtem výstupů, které však příjemně překvapilo a pro mé učely je naprosto dostačující . Když bych chtěl něco vybavenějšího sáhl bych po Orange Pi PC (15 $) nebo o něco výkonější Orange Pi PC2 (20 $), případně letošní novinku s velice slušnou výbavou Orange Pi Prime (30 $).

Vzhledem k tomu že se během testů teplota pohybovala celkem vysoko, použiji pouze otevřenou krabičku + pasivní chladič.
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#6
Jasně, mě láká právě ta cena, chtěl bych to jen na KODI ke staré TV.
A dá se někde stáhnout hotový img KODI, nebo je nutné instalovat nejprve Openelec 7.0 a pak teprve KODI ?
Zeptám se asi hloupě, ale dají se tedy používat doplňky do KODI stejné jako jsou na RPi ?
A instalují se stejně jako do RPi.

Nikdy jsem nic jiného než RPi neměl, tak se asi ptám hloupě.

Citovat
#7
1. Image stáhneš z odkazu co je v prvním příspěvku, Openelec samozřejmě již Kodi obsahuje nic neinstaluješ.

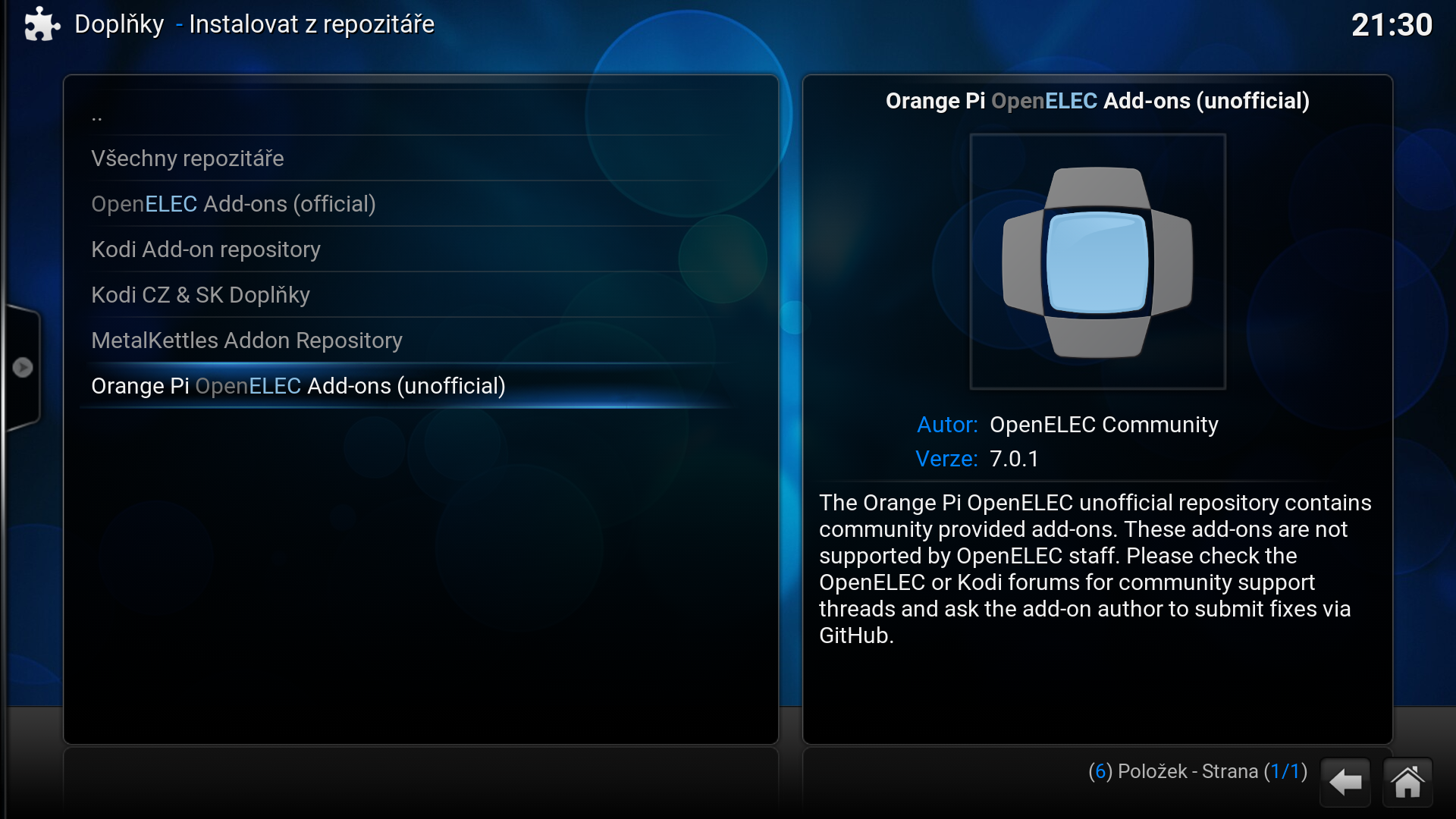

2. Doplňky můžeš nainstalovat na jakémkoliv zařízení + jsou k dispozici i specifické doplňky určené pouze pro OPi ( OPi repozitář je součástí Openelec 7.0).

RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#8
Pouzivam orange pi pc s Openelec/kodi 16.1 + funkcni HDMI-CEC/ TV LG 43LF631V-ZB ( je to svizne )
Image: https://down.nu/images/
2 x X96 mini S905W ( Coreelec 9.2.2 / Kodi 18.6 )

Citovat
#9
@Imperia47
Co vím tak Lakka je emulátor herních konzolí . Zkoušel jsem nainstalovat, ale Kodi tam nevidím ...
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#10
Petrvald: Mas pravdu - spatny odkaz z telefonu ;) sorry
Image mam taky z https://down.nu/images
2 x X96 mini S905W ( Coreelec 9.2.2 / Kodi 18.6 )

Citovat
#11
Pánové a do ostatních modelů orange je stejný obsah, nebo co model to jiný IMG ?
Mě by spíš vyhovoval model PI PC2.

Citovat
#12
@Jack_Free
Image s Openelec jsou urceny pro modely s procesorem Allwinner H3, kompletni seznam najdes zde:
http://www.orangepi.org/orangepibbsen/fo...d&tid=1075

odkaz na autora @jernejsk: https://github.com/jernejsk/OpenELEC-OPi2

Dale je tu moznost instalovat Kodi na nektery z desktopovych systemu (Ubuntu, Armbian, Android ....).
Kompletni seznam je mozne dohledat na oficialnich strankach Orange Pi: http://www.orangepi.org/downloadresources/
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#13
Díky mrknu na to.

Citovat
#14
Multimediální centra na bázi Orange Pi One jsem složil již 4 kusy. V současné době se jedná z pohledu cena/výkon o to nejlepší možné řešení. Samozřejmě bych stavěl radši na bázi RPi 3, ale ty kompletní ceny i s poštovným, jsou vysloveně nekřesťanské. OPiONE lze sehnat na ebayi i s free shipingem za 350 Kč a RPi se vyrovná. Nevýhodou je pouze jistá nižší softwarová podpora.

Dovolím si jen doplnit pár poznámek k příspěvku zakladatele-

1) 5V USB zdroj. Laboroval jsem s vícero těmito zdroji z ebaye, a přesto, že většina prodejců na ebayi např. deklaruje, že USB zdroj zvládá 2A... tak nezvládají omylem ani 1A. OPiONE se s nimi často resetuje. Ano, existují prokazatelné USB zdroje 5V/2A, ale ty stojí tak 2-3 stovky, a to už je zkrátka moc. Navíc je tu i další neduh, který zmíním dále...
2) Vzhledem k faktu, že jsem požadoval dostatečně robustní řešení, přiklonil jsem se nakonec k řešení s "průmyslovým" zdrojem 5V/2A. Tento zdroj (v typickém hliníkovém futrálku) lze u vybraných prodejců sehnat na ebayi za 40-70 Kč (ano, i do 40 Kč, stačí hledat, jeden prodejce nabízí i za 36 Kč)... Takový zdroj zaručeně dá 2A a navíc u něj je možno štelovat výstupní napětí (doporučuji nastavit 5.40 V). Má i ukostření na "zem", takže je zaručena vyšší bezpečnost (možnost použití vidlice 230V i s ochranným kolíkem). Viz. dále.
3) originální napájecí USB kabel dodávaný s OPiONE je lepší hodit do prdele. Moc tenký drátky. Při plném zatížení (cca 1,5A) je jen na tom kabelu úbytek napětí 0,3-0,4V a to to ještě nedoteklo ani do OPiONE. Já to díky použití průmyslového zdroje vyřešil tak, že jsem z toho ucvakl jen konec kabelu s koncovkou 4.0/1.7 (co nejkratší) a použil toto jako krátký propoj mezi výstupními svorkami zdroje a OPiONE. Zbytek s USB konektorem můžete vyhodit, a nebo použít jako "posilovací" kabel k externímu disku, pokud má disk posilovací zástrčku na klasický USB konektor (a nebo to rejpnout přímo do nějakého vedlejšího konektoru USB hubu a máte pak z toho defacto powered USB HUB).
4) OpenELEC nepoužívám (nemá plné menu vypnutí, blbne zvuk, a chybí tam některé ovladače). Momentálně nejlepší/nejnovější distribucí je LibreELEC 7 kompilace z března 2017 - https://mega.nz/#F!LU4jiZyb!eRGlenxBhAlZbtJSySI73A
Bohužel LibreELEC 8 ještě pro OPiONE neexistuje, resp. existuje, ale bez hardwarové akcelerace.
5) Krabička pro OPiONE. origoš stojí majlant (200+ Kč) a v případě použití externího průmyslového zdroje moc nevyřeší. Vyřešil jsem to tak, že jsem si vyrobil průbojníkama na kůži distanční podložky z kusu gumy, do starýho DVD nebo prokládacího deklu z DVD paklu vyvrtal díry a ten průmyslový zdroj i s OPiONE přikurtoval na to rybářským vlascem. A s pomocí tlusté oboustranné pásky to celé připlácnul dozadu na televizi. http://files.uloziste.com/38f8c07a05c96c...204711.jpg
Výhody to má - minimální cena a náročnost, nic neomezuje chlazení, a nikde se vám nemotají houfy kabelů. Nevýhodu to má v tom, že to vypadá "divně", ale to je relativní - je to za televizí, není to vidět a malý děcka na štourání šroubovákem do toho, nemáme.
6) Internet. Vřele, pokud ta možnost je, doporučuji k OPiONE dotáhnout síťový kabel. K nezaplacení. Podstatně se zmenší latence a např. Sosáč funguje pak zcela bezproblémově. Pokud není zbytí, je možné to řešit Wifi USB donglem (lze na ebayi koupit za 65 Kč - http://www.ebay.com/itm/Mini-150Mbps-USB...Sw-0xYTs~Y), ale musí to být ten s tou anténkou, ne jen ten krátký špunt. Má i relativně vysoký nárazový odběr (to je i důvod toho napětí 5.40V). Dosah je tak přes 2 zdi, pak už to občas blbe. Musíte si koupit k tomu samozřejmě USB HUB. Na ty USB HUBY pozor, na ebayi lze koupit USB HUB už za 1-2 USD (do 30 Kč), ale tyto USB HUBY nejsou obvykle USB 2.0 (i přes chlubení prodejců), ale pouze USB 1.1. Což k OPiONE pro tyto účely nevadí, protože těch teoretických 12 Mbps bohatě stačí i na FullHD videa z netu.
7) Na dálkové ovládání lze sice použít aplikaci Kore do mobilu, ale tohle řešení považuji za nouzovku. Doporučuji koupit tohle dálkové ovládání (2.4G USB2.0 Wireless Air Mouse Remote Control Android TV Box for PC). http://www.ebay.com/itm/2-4G-USB2-0-Wire...Sw0hlZM~wA
8) HDMI kabel je dobré použít co nejkratší, klidně prodávají i 30 cm, nebo na jednom konci se zalomeným konektorem (viz. i to foto předtím). Na ebayi lze sehnat délky do 2m za 1 USB.
9) Na H3 procesor je nutné nalepit chladič (nejlépe oboustrannou teplovodivou páskou nebo v krajním případě 2složkovým lepidlem) - bez chladiče teplota roste až k 80st.C, s chladičem max. 55st.C.
10) Celé do použitelného stavu to je možné poskládat za 700-900 Kč dle výbavy. Nejlevnější to je při použití netu na kabelu a ovládání přes Kore, nejluxusnější/nejdražší varianta je s USB HUBem, DO na 2.4GHz a Wifi USB donglem.
11) Pro přípravu micro SDHC lze použít origoš utilitu pro LibreELEC. Výhodu to má v tom, že celá instalace vám zabere na kartě pouze 512MB (1 partišna) a zbytek lze pak využít pro obecná data nebo pro stahování. Což se hodí, protože OPiONE s menší kartou jako 4GB nejede.

Citovat
#15
@harrym: Palec nahoru, bezva projekt s popisem možných zádrhelů.
Já mám řešení napájení (sice u RPi2) jen s USB HUBem (Kingston USB2 - už se neprodává, a od i-tec levné varianty bohužel také ne: https://www.i-tec.cz/?t=3&v=265 ).  HUB má vlastní napájecí zdroj 5V/2,5A, takže z jednoho USB výstupu mám zapojený krátký napájecí kablík do "Pí", USB2 na "Pí" jde zase do HUBu.
Kodi 19 -LibreELEC 10 -RPi4/3/2/0/w -LinuxMint21/W10/Android11. Router 1Gbit 2.4+5GHz

Citovat
#16
(11.6.2017, 13:17)meda Napsal(a): @harrym: Palec nahoru, bezva projekt s popisem možných zádrhelů.
Já mám řešení napájení (sice u RPi2) jen s USB HUBem (Kingston USB2 - už se neprodává, a od i-tec levné varianty bohužel také ne: https://www.i-tec.cz/?t=3&v=265 ).  HUB má vlastní napájecí zdroj 5V/2,5A, takže z jednoho USB výstupu mám zapojený krátký napájecí kablík do "Pí", USB2 na "Pí" jde zase do HUBu.

Ono, tohle řešení napájení je taky možné. S tím Orange Pi One se obvykle dodává i ten jejich "na ho..." USB napájecí kabel, takže když ho rozstříhneš na co nejkratší napájecí kabel (s koncovkou 4.0/1.7) a zbytek (s USB konektorem), tak ten zbytek můžeš použít na posilovací by-pass pro USB HUB. Akorát ti pak vyjdou porty na USB HUBu. Wifi dongle, DO, externí disk a posilovací napětí přímo ze zdroje (=4 "zařízení").

Citovat
#17
Já mám externí USB2 disk ADATA SH93, který má jen USB mini a žádné posílení, a běhá z HUBu Kingston bezvadně.
Edit: Nejlepší USB kablík je stříbrný opletený HAMA USB-A/mini USB-B (180 cm), přes který jmenovaný externí disk běhá bez problémů.
Kodi 19 -LibreELEC 10 -RPi4/3/2/0/w -LinuxMint21/W10/Android11. Router 1Gbit 2.4+5GHz

Citovat
#18
@harrym díky za doplnění vlastních zkušeností s OPi Thumbup

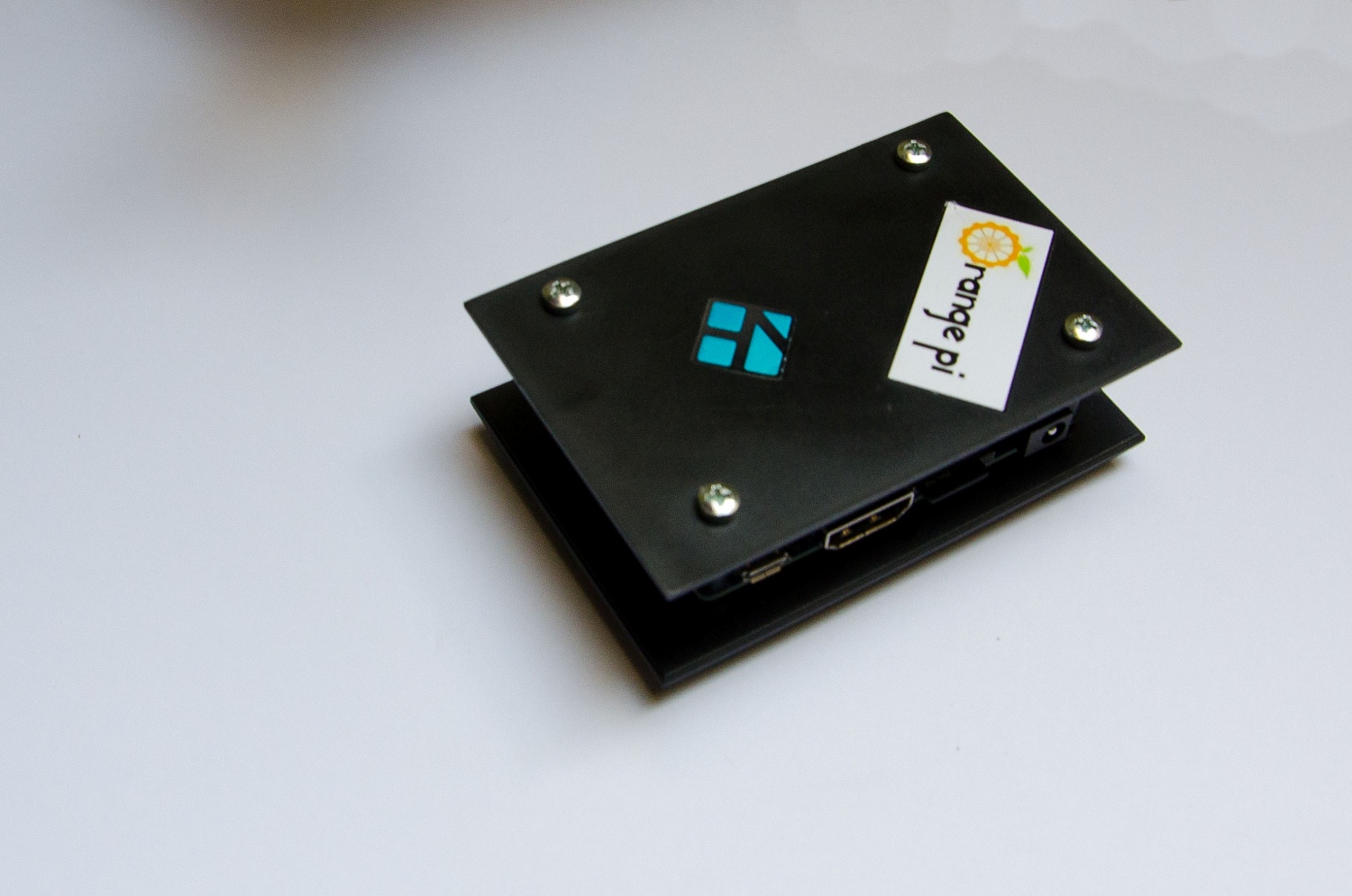

Krabičku mám již pořešenou - dvě plastové desky cca 10kč/ks + distanční sloupky a par šroubků celkové náklady jsou kolem 30kč :


Se zdrojem nemám problémy, používám origo kabel + zdroj viz první příspěvek. Měřil jsem napětí na vstupním konektoru a pohybuje se kolem 5.2V, což je naprosto dostačující. Nemám však zapojený žádný HDD pouze flash disk a USB přijímač na DO. Pro větší zátěž bych doporučil zdroj přímo od výrobce 5V/3A (najdete na aliexpressu) s cenou kolem 120 kč:


"OPi One menší kartu jak 4 GB nebere " ??   Tohle byh si dovolil vyvrátit, protože jsem zkoušel i 2 GB kartu a systém naběhl bez problémů (menší kartu nemám), ale věřím že většina uživatelů stejně použije karty s větší kapacitou než je doporučené minimum.
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#19
OPi s procesorom H5 alebo A64 to bude tiež fungovať ? Alebo mám kúpiť s H3. Zvazujem Orange Pi Plus 2E, najmä emmc ma láka, je pretaktovane z 1.2 na 1.6 ide to v openelec podtaktovat aby som to nemusel chladiť ?
Odroid N2, Xbox One S, Vorke Z6

Citovat
#20
Jak už jsem zde psal OpenELEC je pouze pro H3 procesor, takže i pro Orange Pi Plus 2E.
Na H5 by jsi musel použít jiný systém například Android,Debian,Armbian.... více zde: http://www.orangepi.org/downloadresources/

Používám pasivní chladič a teplota se při zátěži drží mezi 60-70 C, jinak frekvenci by mělo jit omezit jednoduchým příkazem:
Kód:
echo 1200000 >/sys/devices/system/cpu/cpu0/cpufreq/scaling_max_freq
(hodnotu max frekvence si samozřejmě můžeš snížit dle libosti)

Pro zjištění aktuální frekvence:
Kód:
cat /sys/devices/system/cpu/cpu*/cpufreq/scaling_cur_freq

Teplota CPU:
Kód:
cat /sys/class/thermal/thermal_zone1/temp
