Ahoj všem.

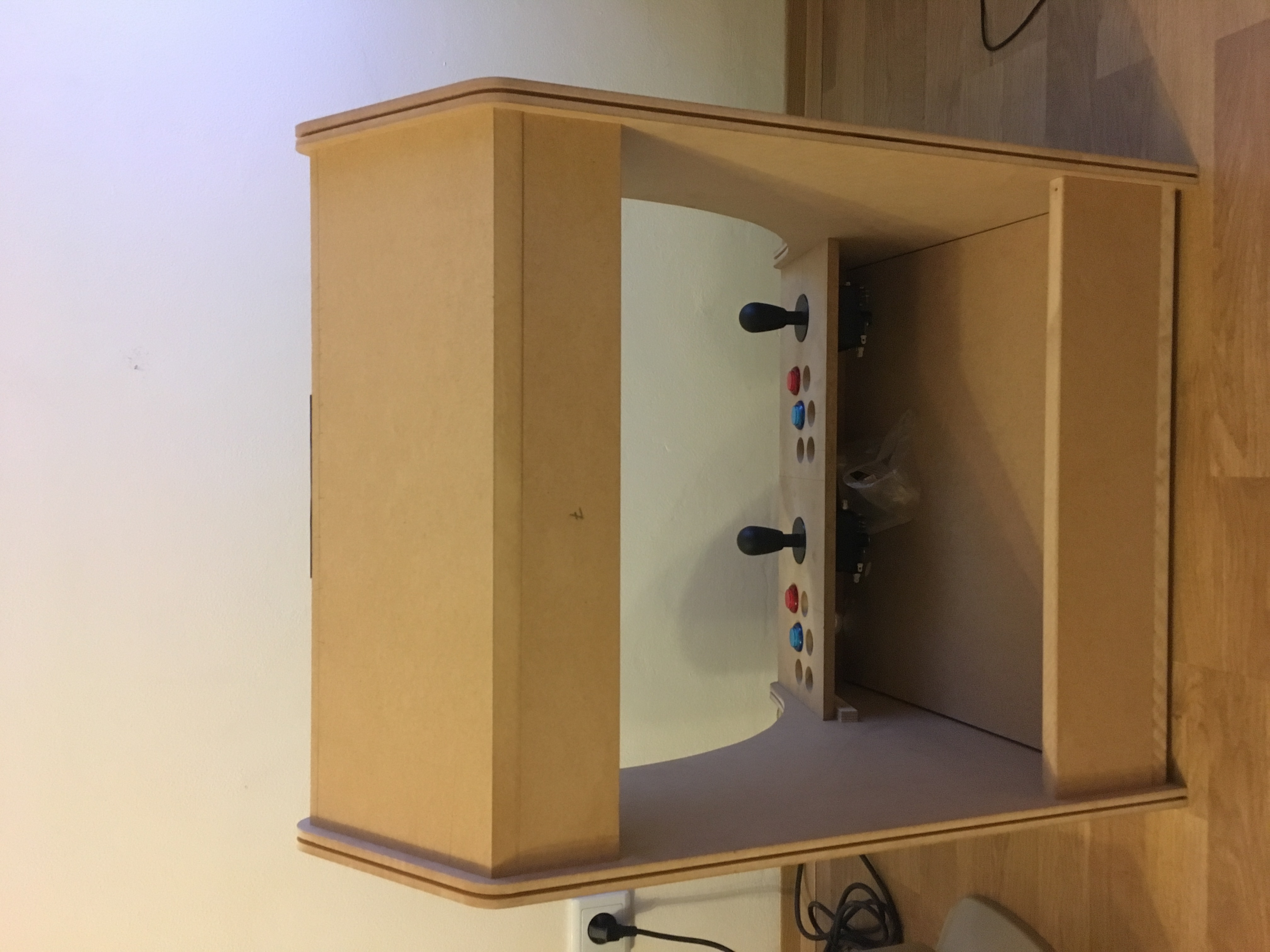

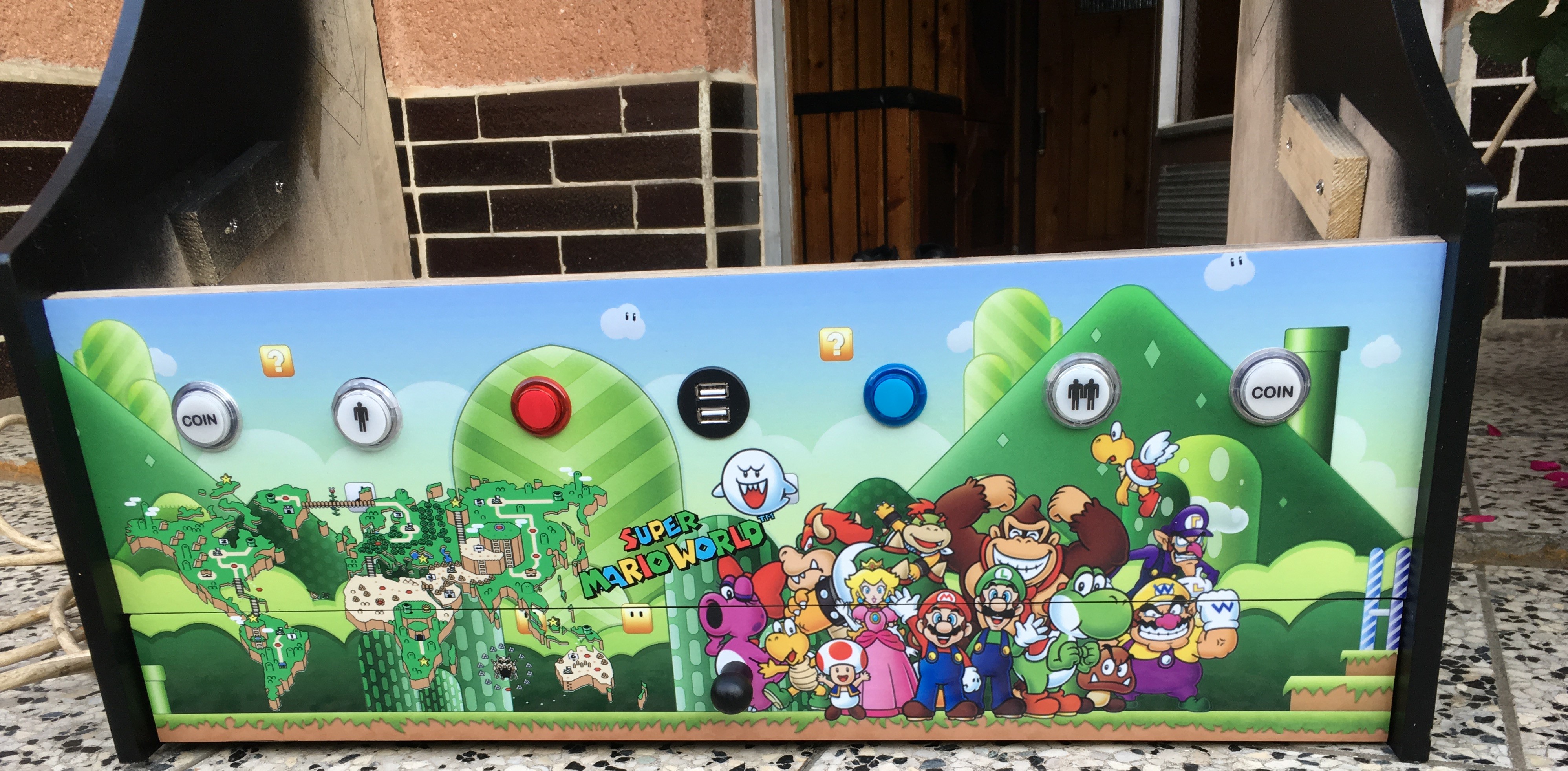

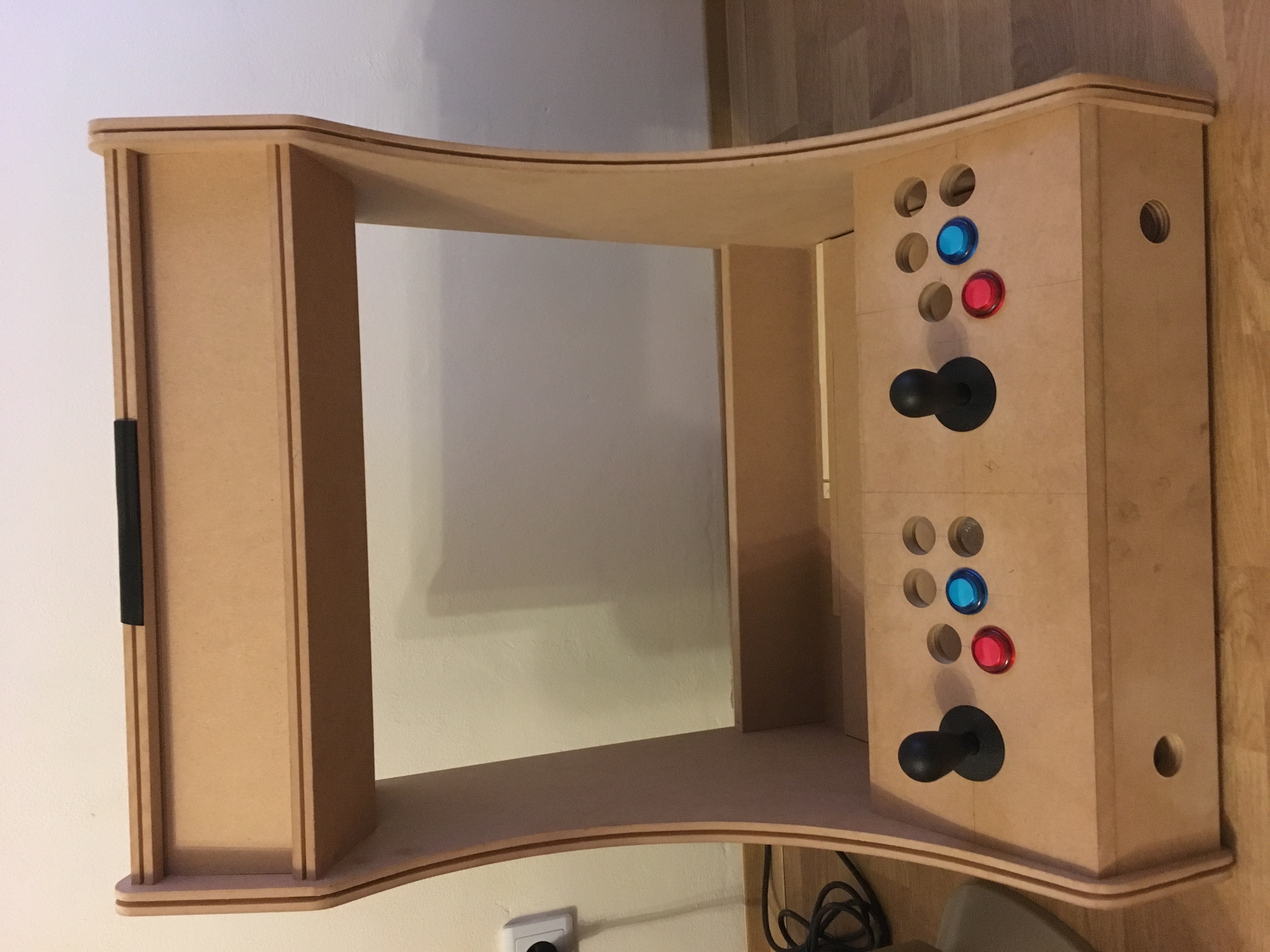

Protože mám rád hry a jsem retro pozitivní dostal jsem chuť postavit si svůj vlastní arcade automat. Jelikož automat bude ve společenské místnosti, pojal jsem celý koncept jako multimediální centrum které bude moct být připojené např. na projektor a schopné přehrávat filmy z Kodi. Začal jsem tedy hledat možnosti jak to všechno dát dohromady. Našel jsem si na internetu nějaké plány které nevypadaly úplně tak jak jsem si představoval ale dalo se z nich vycházet. Kamarádovi který je truhlář jsem nastínil mojí představu a všechny díly mi uřízl z cca 1cm tlusté překližky. Poté co mi dorazily všechny potřebné díly jsem se konečně mohl pustit do stavby. Nejdříve jsem všechny dřevěné díly obrousil, nastříkal načerno a hodil přes to lak. Pak jsem začal dávat dohromady ovládací panel s tlačítky a joysticky, pozapojoval všechny kabely a poté to celé sešrouboval dohromady. Koupil jsem 24" širokoúhlý monitor s VESA uchycením a přes něj jsem ještě dal krycí bezpečnostní sklo které jsem si nechal uříznout u sklenáře. Na vrchní podsvětlenou markízu je použito matné plexisklo a býlí LED pásek. Celé to samozřejmě pohání Raspberry 3B ale nevylučuji, že ho časem nevyměním za něco výkonějšího 3B+ nebo Odroid XU4. Dovnitř nad monitor jsem zabudoval dva reproduktory které jsou napojeny na zesilovač napájený 12V adaptérem. Přidal jsem tam ještě 4 portový aktivní USB hub protože 4 USB které jsou na raspberry byly pro mě nedostatečné vzhledem k tomu že jsou tam zapojené 2 joysticky, 2 USB vyvedené na přední panel (možnost hrát ve 4 hráčích) a klávesnice která bude dole v šuplíku. Uvnitř je ještě zapojen aktivní 2 portový HDMI splitter aby zajistil případné zobrazení na projektoru. Na zadní stěnu je vyvedený napájecí, LAN a HDMI konektor právě pro připojení projektoru. Na celý automat jsem si pak ještě nechal udělat polep aby to mělo ten správný retro styl. Automat momentálně obsahuje 64Gb image která má 3400 her ale v záloze mám ještě nějaké co mají 128Gb pro případ že by se mi někdy v budoucnu podařilo všechny hry dohrát.
Protože jsem na tom mohl dělat pouze o víkendech celá ta stavba mi zabrala cca 3 víkendy. Samozřejmě by se to dalo postavit i rychleji kdybych na to měl čas a náladu.

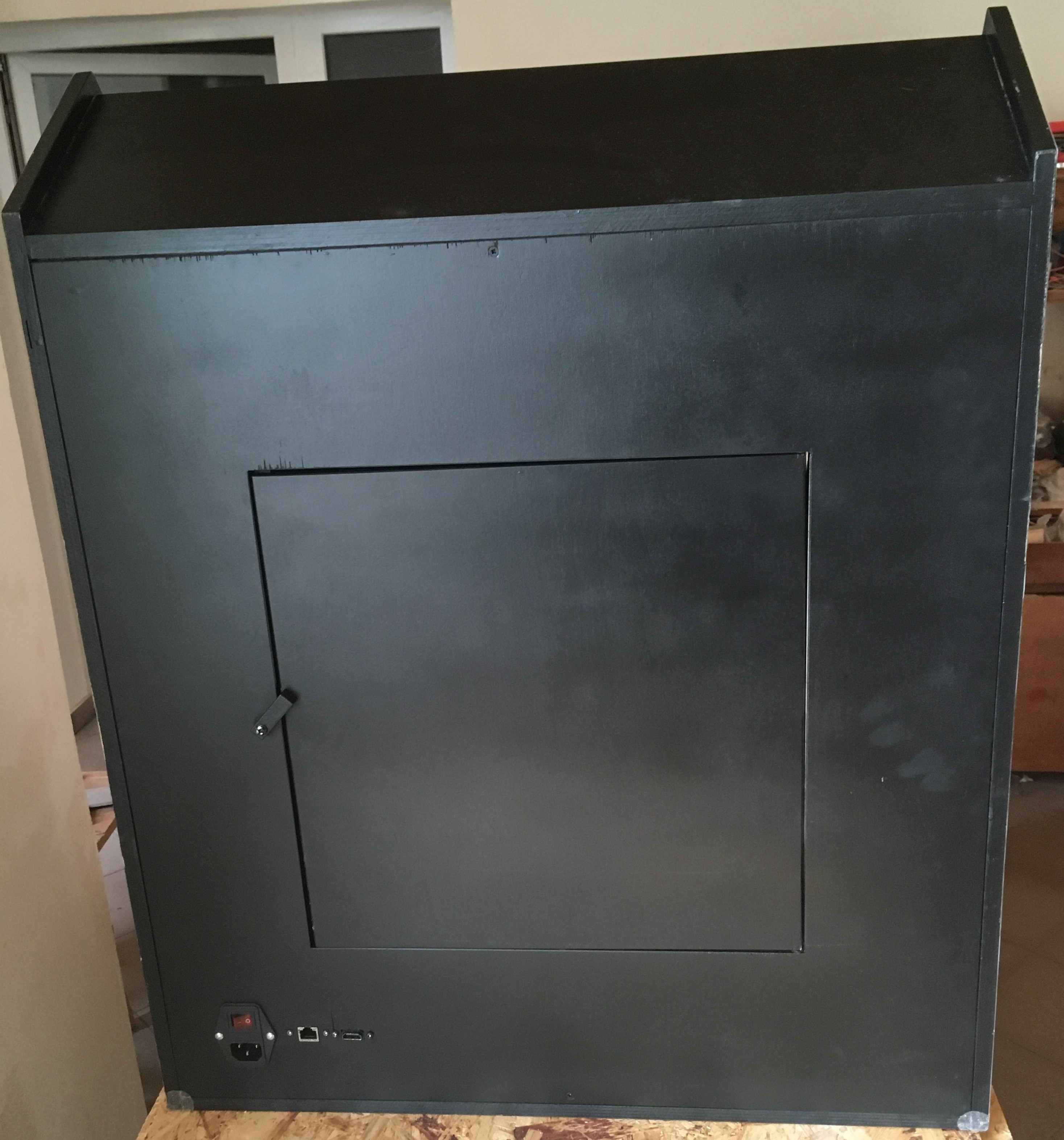

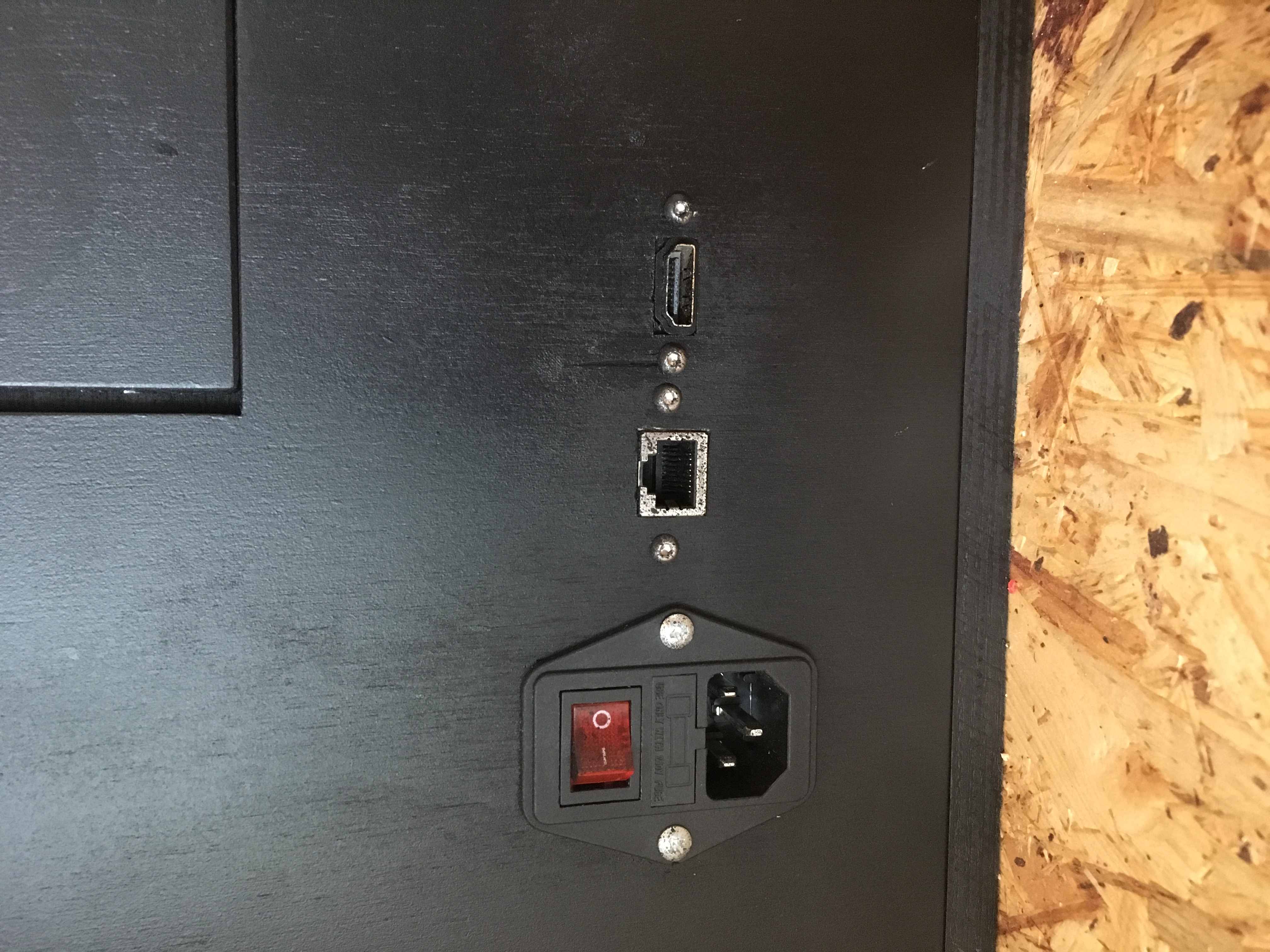

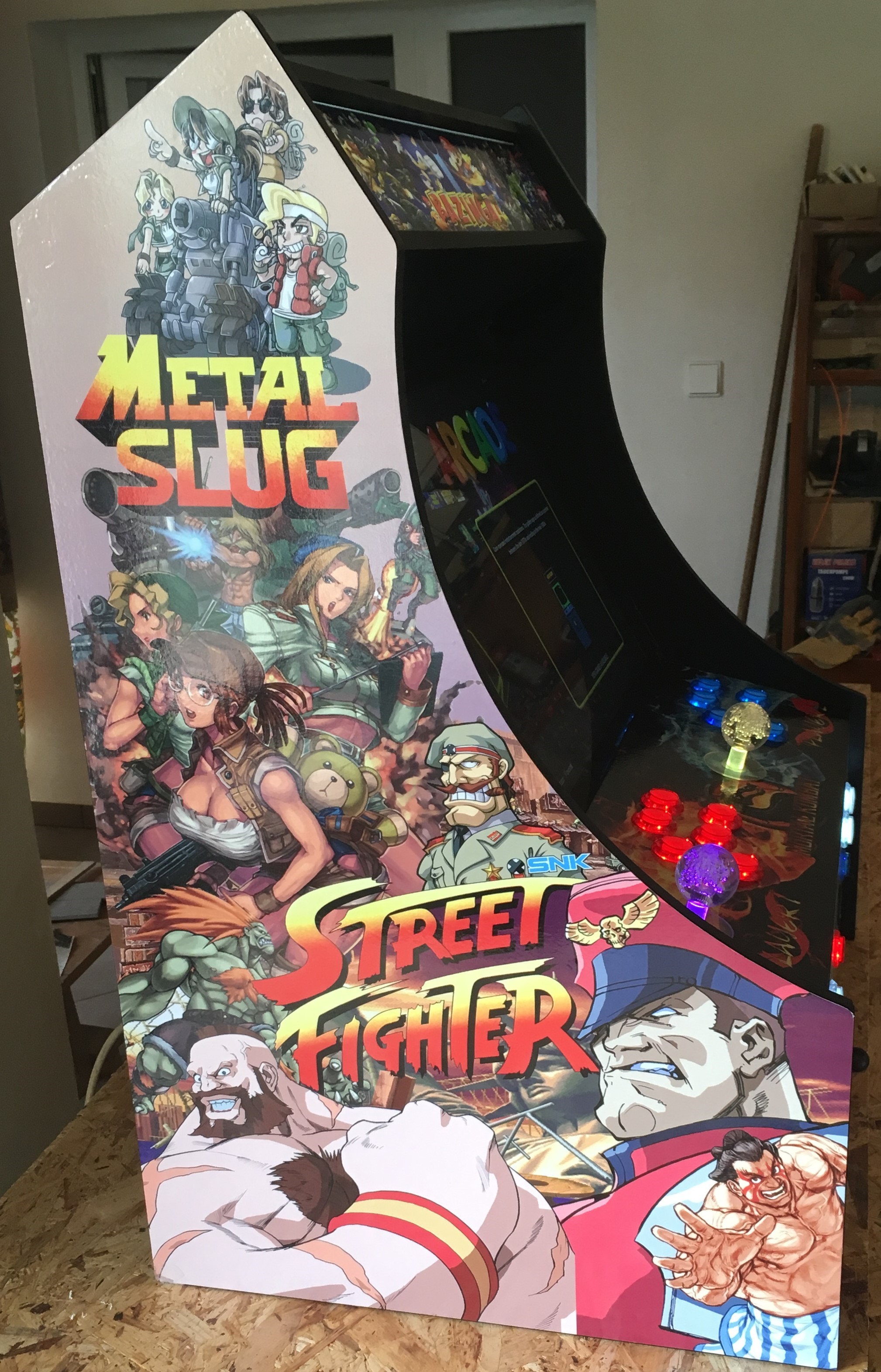

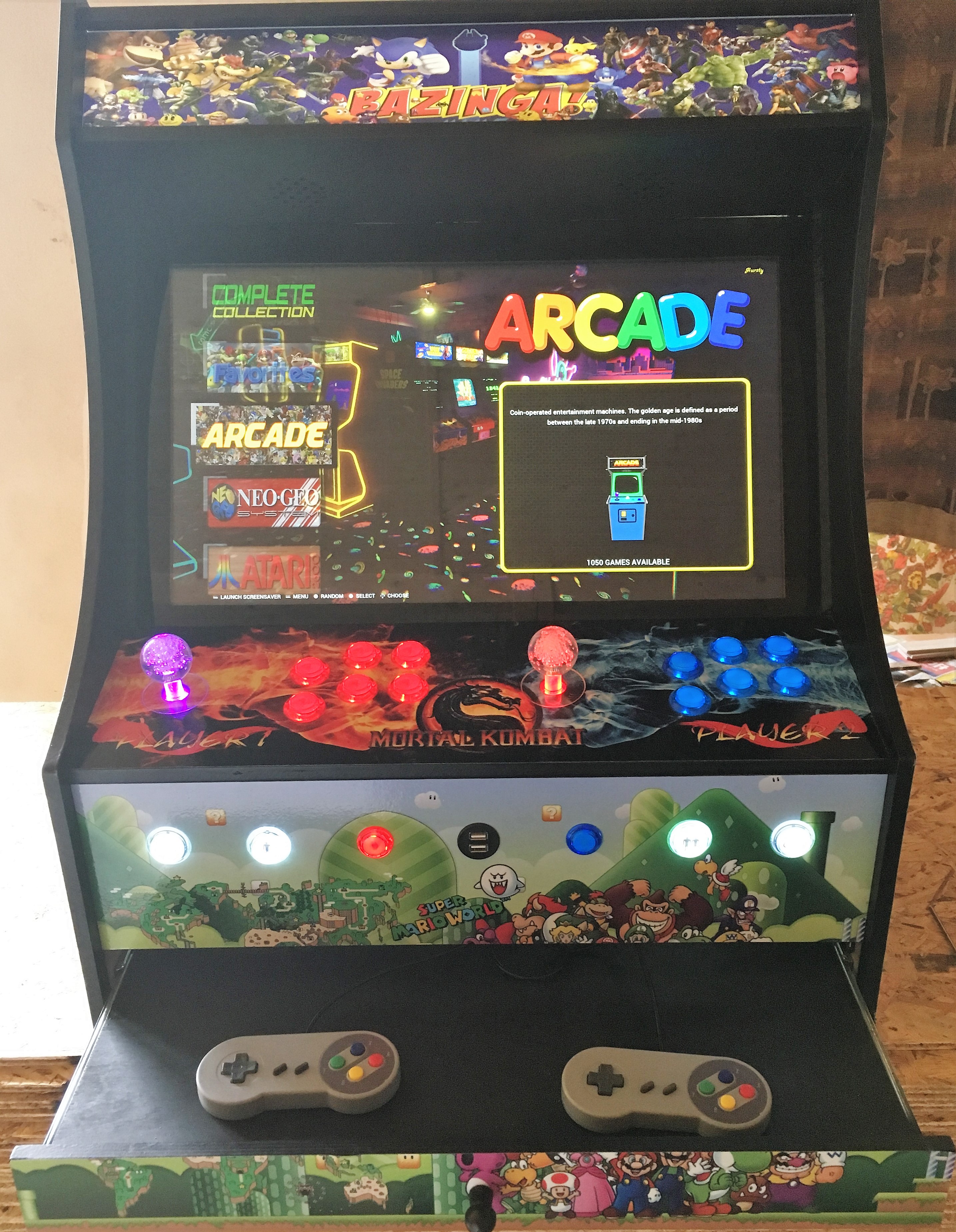

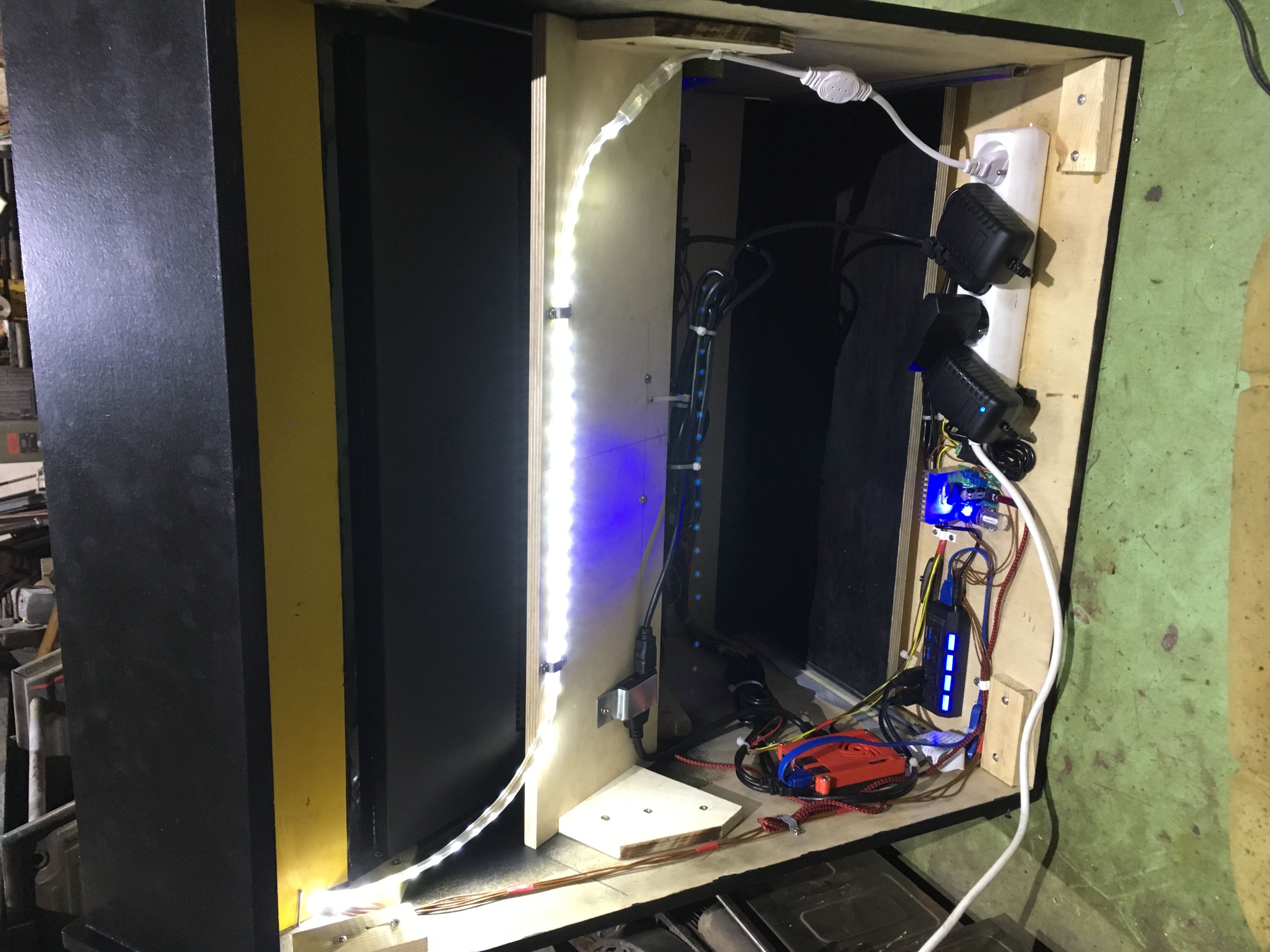

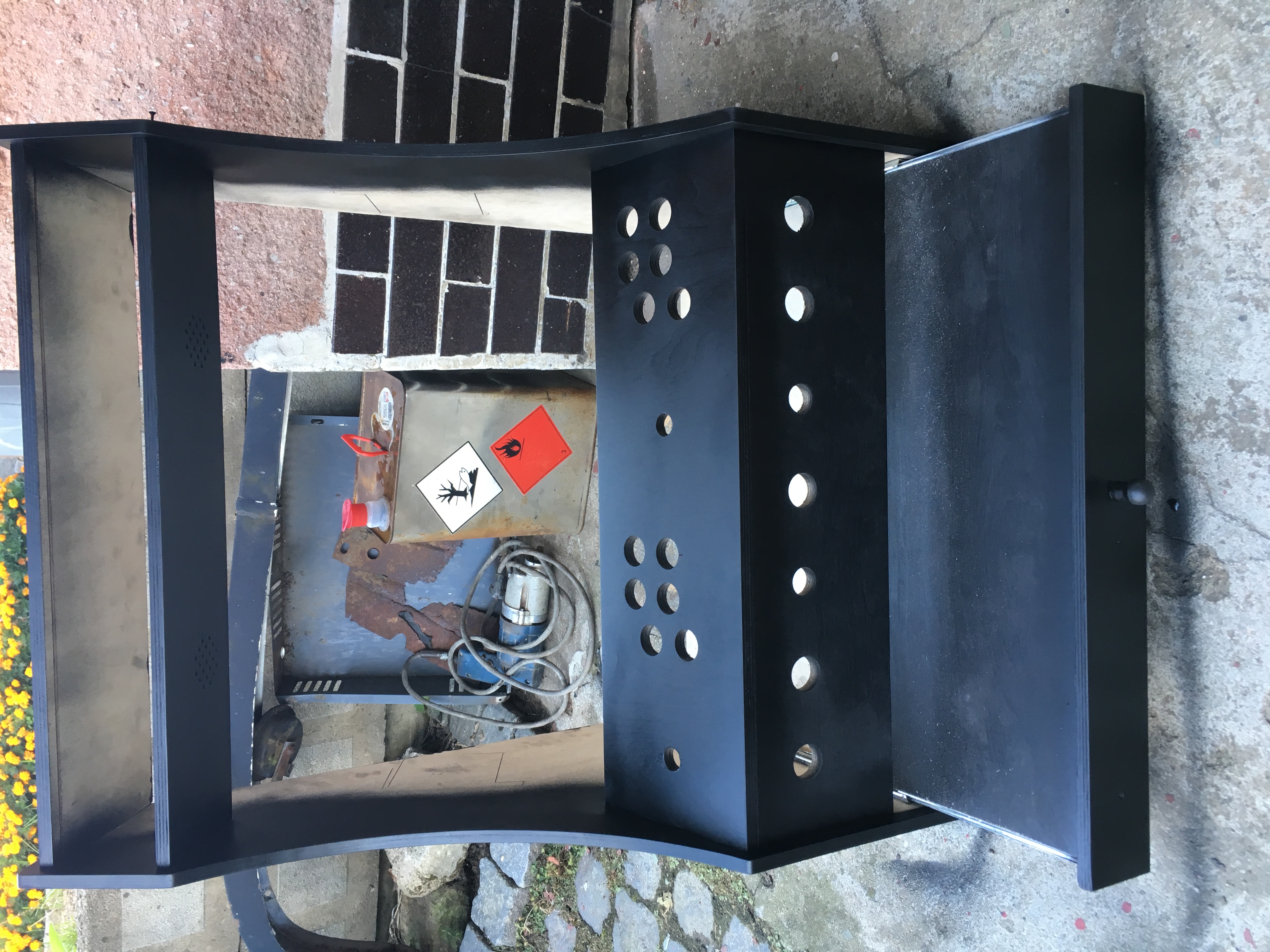

Do přílohy přidávám i pár fotek ze samotné stavby a kompletního automatu.

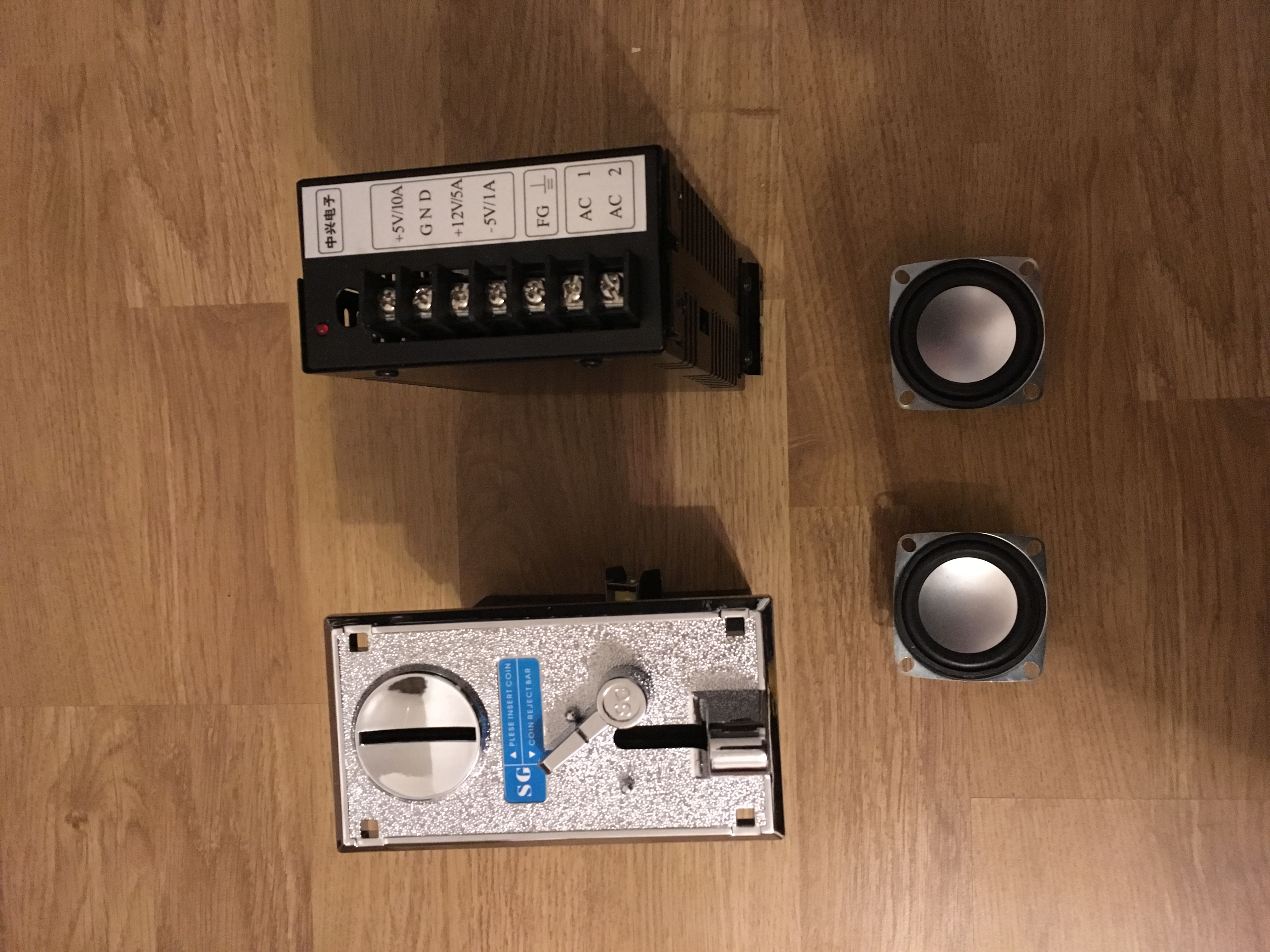

Seznam použitých komponent:
2x joystick
18x tlačítka
Raspberry 3B
4port USB HUB
12V repro zesilovač
2x repro
HDMI splitter pro dva monitory
24" monitor Phillips
LAN prodlužka
HDMI prodlužka
redukce z HDMI na VGA s jack výstupem
prodlužka jack - jack
12V adaptér pro napájení zesilovače
5 zásuvková prodlužka
128gb microSD
prodlužka microSD slotu
2 portová USB prodlužka
