RPi 3 AV vystup
#1
Zdravím,

Chtěl jsem se zeptat jestli mate někdo zkušenost s zapojením rpi3 pomoci av výstupu. Nedaří se mě vůbec uspět, dostanu maximálně jeden zvukový kanál. :/

Zkoušel jsem 3 kabely ani s jedním jsem neuspěl.

Postupoval jsem aj podle návodu, kde ke nutné v config souboru editovat textak a vypnout hdmi a vynutit av. Zkoušel jsem kazdou variantu ale video nejede.

Zkoušel jsem aj prohodit kabely v nadje ze jsou špatně označené.


Mate někdo takto zapojeno? Případně chut otestovat a podělit se o zkušenost? Potebuju to takto zapojit na jednu starou TV takže hdmi nepřipadá v úvahu.

Dekuji

Citovat
#2
Kolego Francisi, to je naprosto nedostatečný popis situace.
JAKÉ kabely si zkoušel a s jakými konektory KAM zapojené???
Běžný audio-kabel (k PC) zapojený do RPi převede dvoukanálový stereo zvuk, a video pomine.
Originál AV kabel k RPi má 4 piny (zem, 2x audio, video) na jacku a druhá strana 3x cinch.
http://www.xbmc-kodi.cz/prispevek-raspbe...video-jack
Důležité je, kam pak druhou stranu zapojuješ, i TV má různé kombinace vstupů.
To nepíšeš, ani z jakého OS a SW na RPi3, a už chceš, aby to někdo pro tebe testoval.
Kodi 19 -LibreELEC 10 -RPi4/3/2/0/w -LinuxMint21/W10/Android11. Router 1Gbit 2.4+5GHz

Citovat
#3
upřesním..

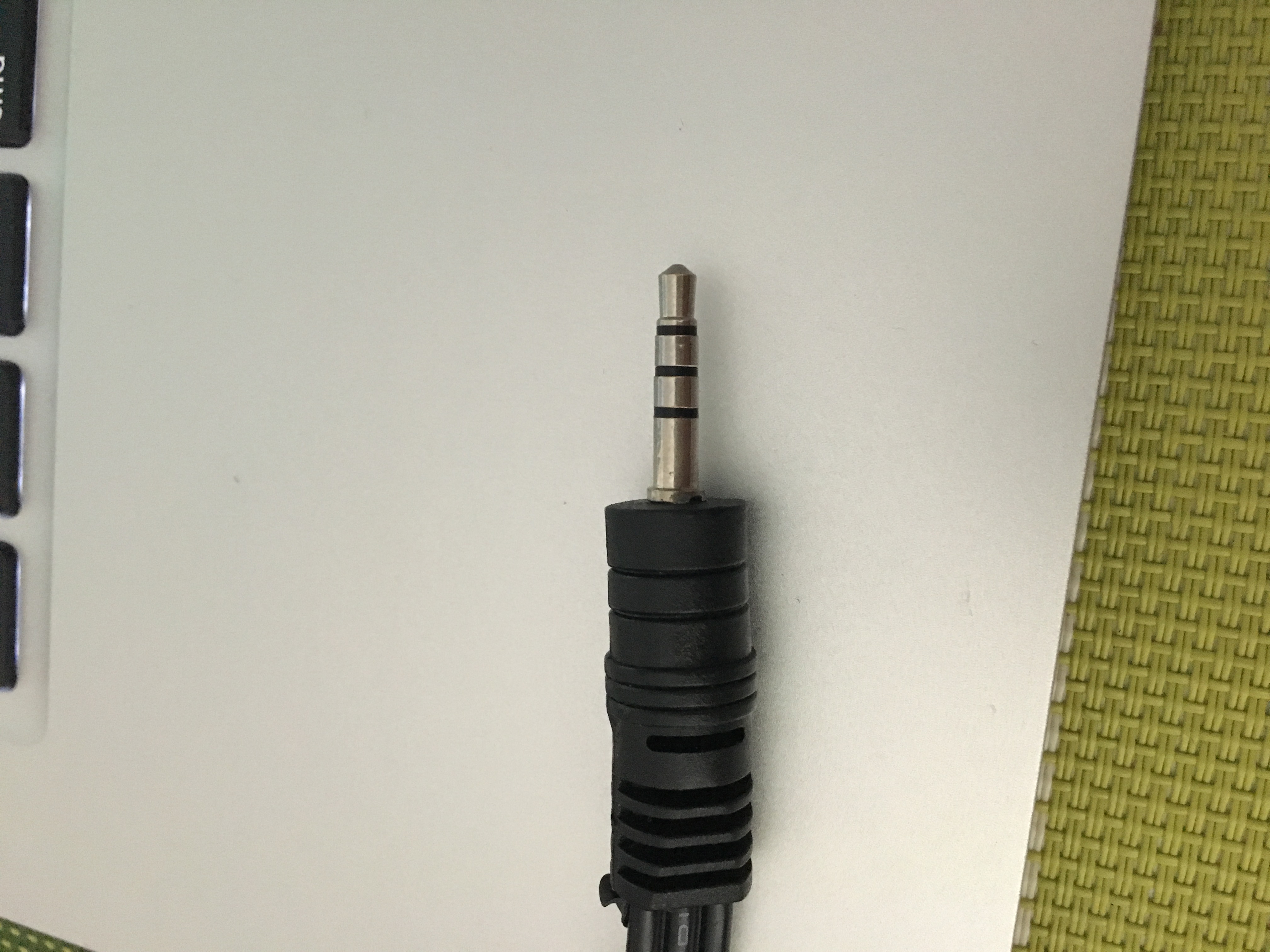

použival jsem 3,5 mm jack tady je screen a na druhe strane klasicky cinche /žlutý, červený, bíly/
zkusil jsem to aj přes reduki do scart kabelu v TV.

Malina ma přijít k rodičům, kde maji TV bez HDMI. Mělo by na tom hlavně běžet KODI.

Já jsem zkoušel instalaci NOOBS, Libreelec.


Přiložené soubory Miniatury


Citovat
#4
Ahoj. Problém je v tom, že RP3 má prohozenou zem a video výstup. S běžně dostupnými kabely tedy video nebude fungovat. Je třeba buď použít originální kabel nebo kabel upravit.

Jsem uživatel používající BV2000 , který neumí číst pravidla o nepoužívání podpisu z Tapatalku.

Citovat
#5
Ano, v odkazu co jsem uvedl obrázek od S474Na vypovídá o zapojeních různých zdrojů. Originál z shopu Raspberry už správně zapojený je.
Jack od krytky po hrot v pořadí: Video, Ground (stínění), Pravý R, Levý L.
https://www.xbmc-kodi.cz/prispevek-raspb...video-jack

Citovat
#6
oki, dikec za info. snad vyřeší.
potom me staci do configu vložit už jeno toto?

# hdmi_force_hotplug=1
hdmi_ignore_hotplug=1
sdtv_mode=2

případně je nutné ještě něco další?

Citovat
#7
@francis

U toho AV kabelu musí být zachována zem na jack konektoru (viz obrázek od @medu ) na opačné straně (CINCH) si to můžeš přeházet podle potřeby. Doporučuji kabely procinknout multimetrem, at víš co kde zapojit.

Pokud televizor zvládne kodování NTSC nemusíš provádět žádný zápis do config.txt, v případě že umí pouze PAL zapiš řádek sdtv_mode=2
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#8
dikec za tip. multimetr nemam. a stači zadat tedy pouze sdtv_mode=2 ? neni nutno vypnout ten hdmi?

Citovat
#9
Ano, měl by stačit pouze řádek:  sdtv_mode=2  (předpokládám že detekce vystupu proběhne automaticky), určitě zakazaním HDMI nic nepokazíš: hdmi_ignore_hotplug=1

Důležité je aby jsi měl správně zapojeno, takže opravdu není od veci si zjistit zapojeni kabelu. Ještě je tu možnost použít převodník z HDMI na Cinch více v tématu: Možnosti propojení s TV, monitorem....
RPi 4B - LibreELEC
RPi Zero W - LibreELEC

Citovat
#10
Dikec za rady, jestli byl cely problém jenom v kabliku (ale asi Jo) tak mě picne. Jinak v úterý dorazí tak dam vedet

Citovat
#11
tak hlasim ze vystup na RPi funguje. jenom to chtelo prohodit jeste zluty a cerveny kablik, co jsem si pozdeji vsiml ze bylo aj napano na obalu. Dikec moc vsem za rady

Citovat
#12
[Obrázek: thumbsup.png] "Když vše selže, přečti si návod!" [Obrázek: smile.png]
